第36回 圧入Q&A 解答

第36回 圧入Q&A / 地盤工学会誌 2016年11月号掲載

Q.
鋼管矢板を圧入工法で施工する場合、コーナー施工やカーブ施工は可能ですか?


A.
鋼管パイラーはマスト旋回、チャック回転、クランプ左右機能により、コーナー施工やカーブ施工を容易に行うことができます。

◆鋼管パイラーのコーナー施工

鋼管パイラーのコーナー施工

 鋼管パイラーは左図の位置のとき、①と②の鋼管矢板を施工できます。進行方向が左方向の場合、まず反対の右方向にコーナー用反力杭として、②の鋼管矢板を圧入します。
 次に、①の鋼管矢板に自走可能な支持力が確保できるまで圧入します。そして①の鋼管矢板を掴んで機体を持ち上げ、90度回転させてコーナー自走を行います。自走完了後、①の鋼管矢板板を所定の高さまで圧入します。以後、繰り返し鋼管矢板を圧入します。

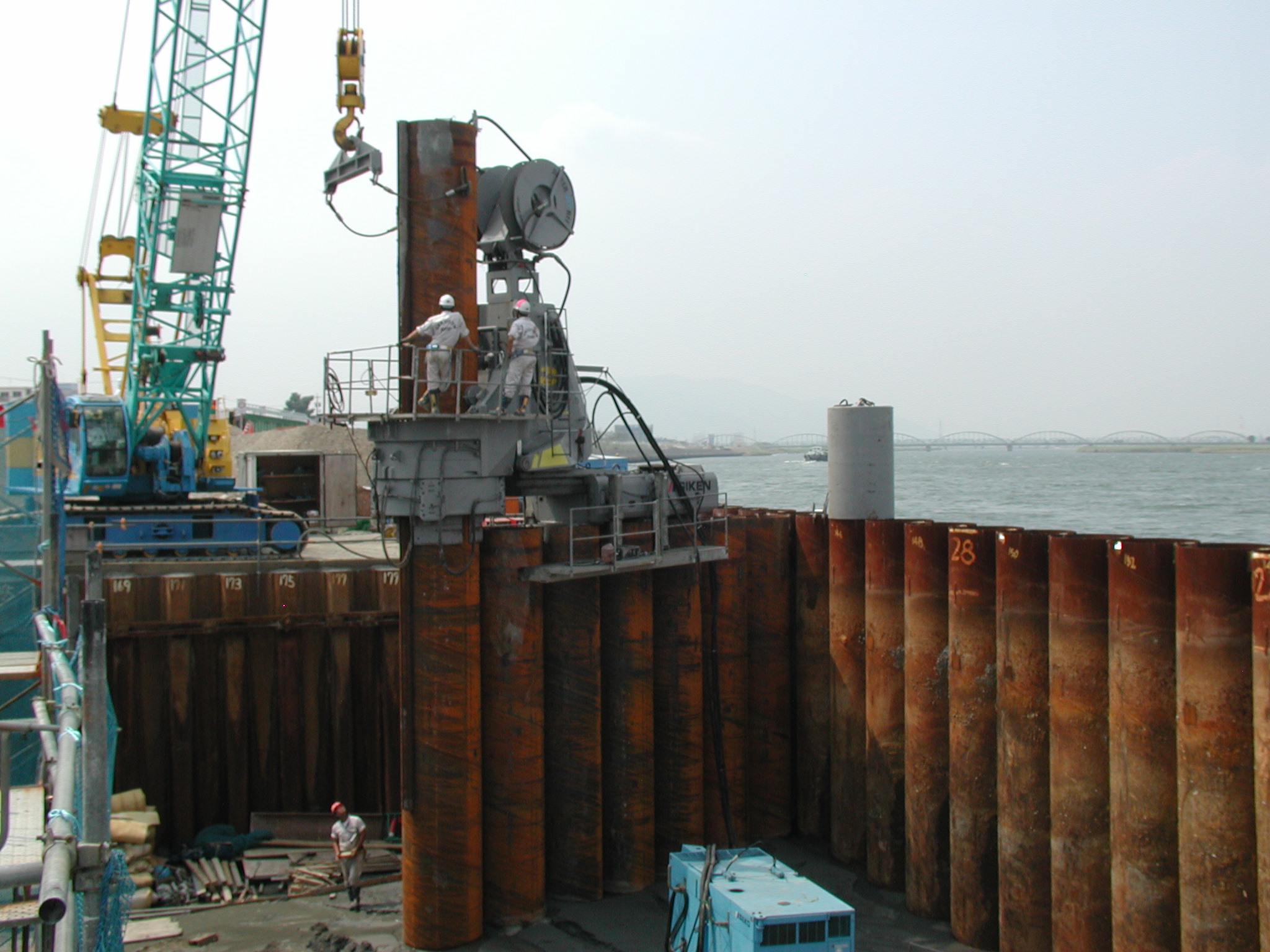

鋼管パイラーのコーナー施工

◆鋼管パイラーのカーブ施工

鋼管パイラーのカーブ施工

 鋼管パイラーはカーブ施工も容易です。施工可能最小半径は鋼管矢板の杭径や継手形状により異なりますので下表を参考にしてください。

抗種別施工可能最小半径

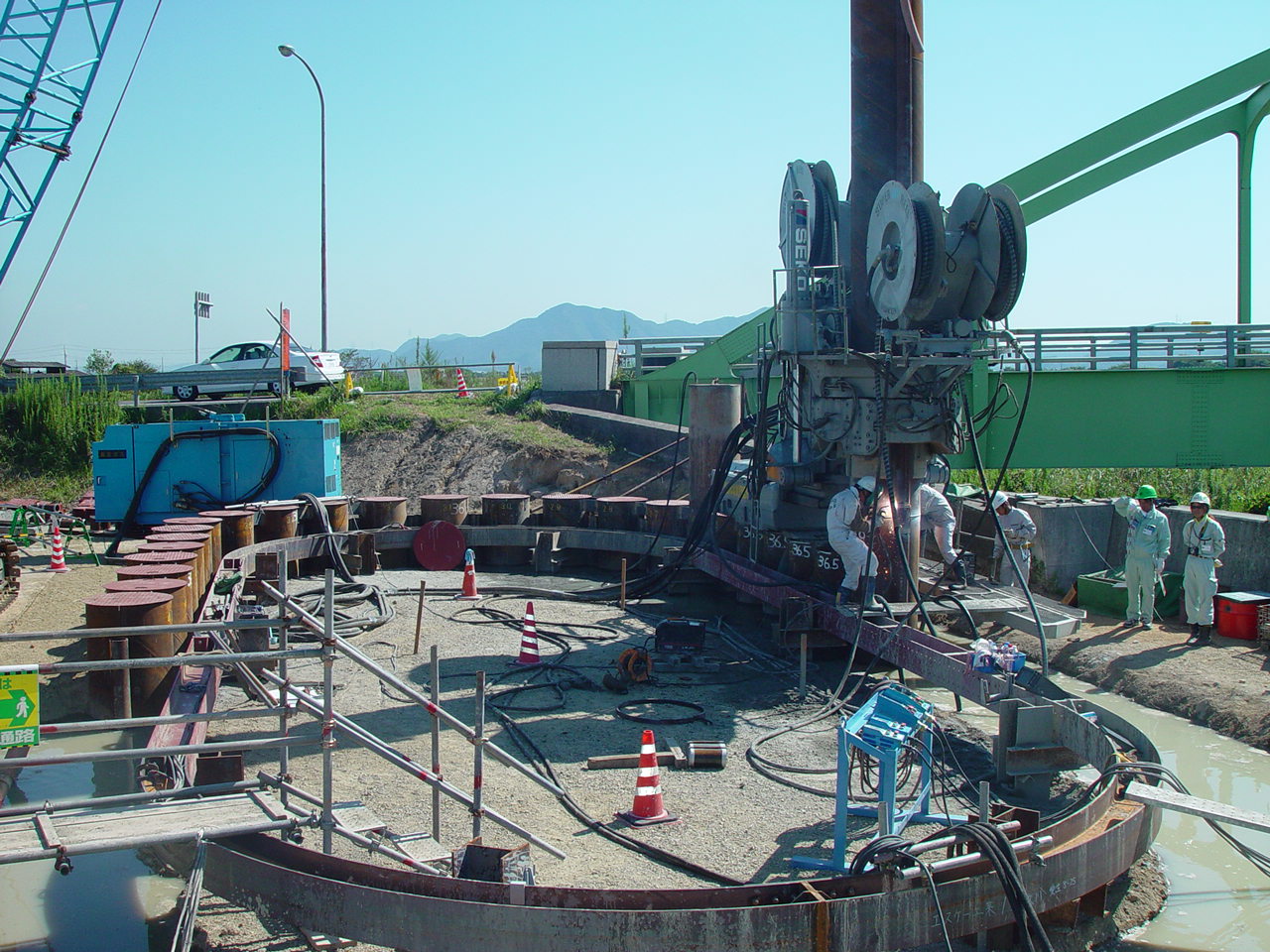

鋼管パイラーのカーブ施工
