圧入Q&A

第40回 圧入Q&A 解答

第40回 圧入Q&A / 地盤工学会誌 2018年7月号掲載

Q.
硬質地盤クリア工法で鋼矢板を圧入しますが、反力杭がありません。反力架台を使用して初期圧入を行いますが、どの程度の寸法が必要ですか?


A.

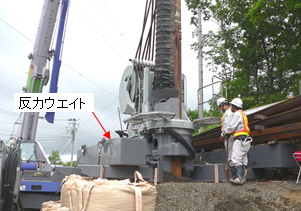

反力架台のアームを横方向に広げ、鋼矢板などの反力ウエイトを載せて初期圧入します。
この場合の標準寸法を下表に示します。

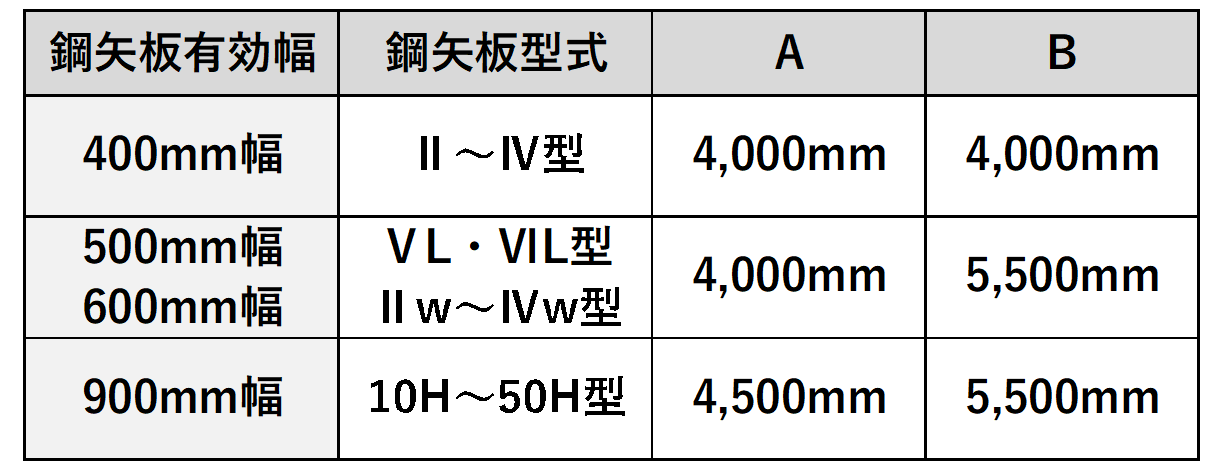

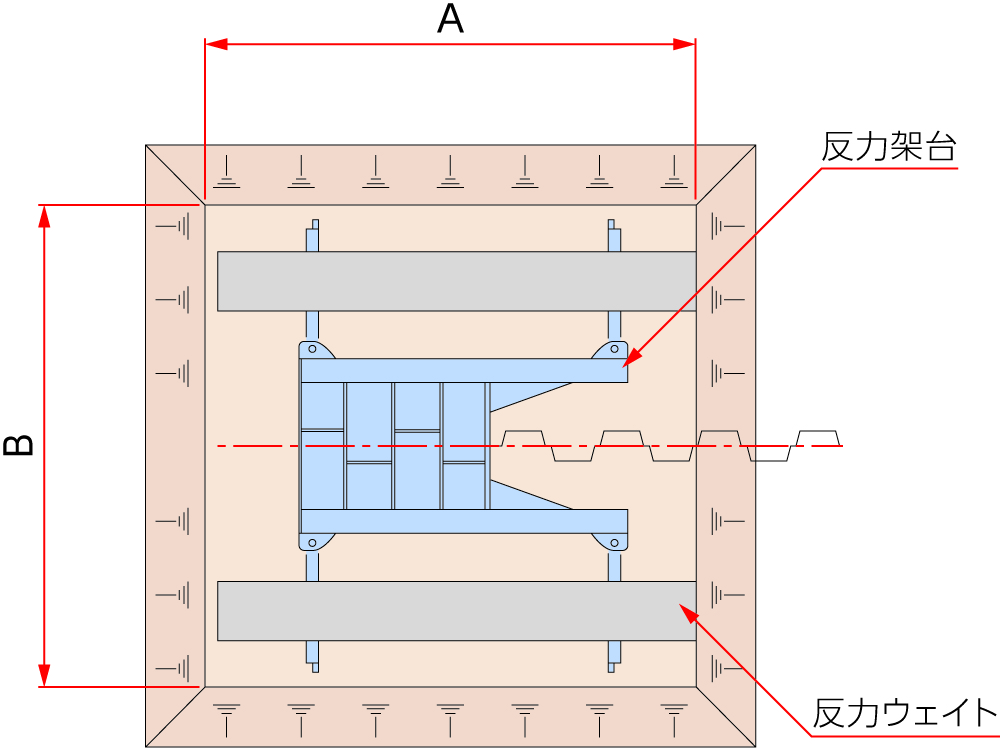

◆初期反力架台の標準設置寸法

初期反力架台の標準設置寸法

標準設置寸法

標準設置寸法

初期反力架台の標準設置寸法 初期反力架台の標準設置寸法

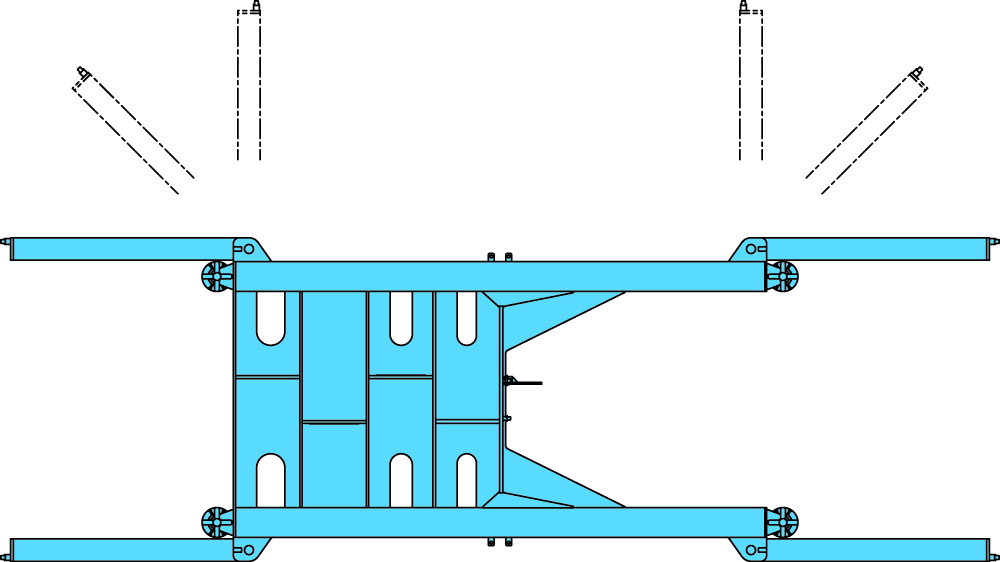

反力架台のアーム

※側方に障害物がある場合は、反力架台のアームを前方向に広げて、反力ウエイトを設置します。側方の寸法を小さくすることができます。
