第10回 圧入Q&A 解答
第10回 圧入Q&A（初級編） / 土木学会誌 2012年6月号掲載
広告紙面(クリックで拡大)- Ａ．

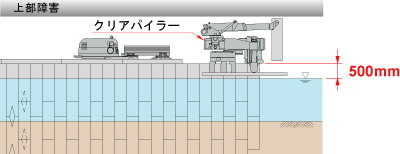

- 杭材の計画レベル（施工天端）は、最高水位より500mm以上高く設定してください。
空頭制限下での施工に特化した専用圧入機「クリアパイラー」は、鋼矢板をつかむために水上に最低500mmのクリアランスが必要です。計画時に500mmのクリアランスがあっても、施工時に河川水位の変動や潮位によってクリアランスが500mmを下回る際は施工できない場合がありますのでご注意ください。

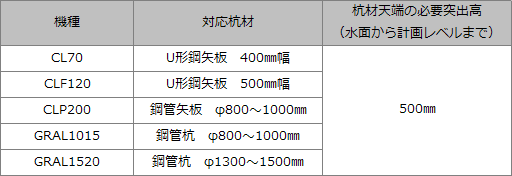

【クリアパイラーの種類と対応杭材】
クリアパイラーには、杭材や杭径、貫入技術の違いにより５つの機種があります。
空頭制限施工における各機種の最小施工可能寸法（計画レベルから上部障害までのクリアランス）や、杭材の建て込み可能最大長については、当協会までお問合せください。
【杭材別の施工事例】

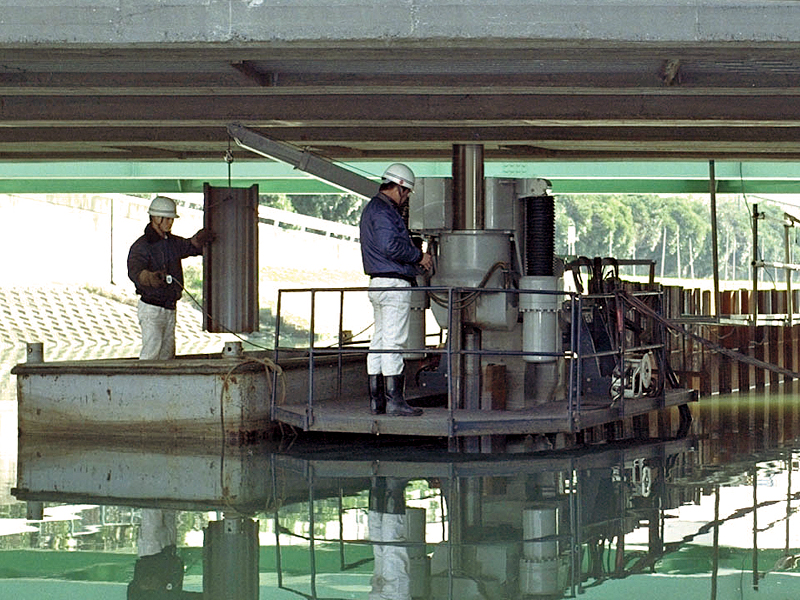

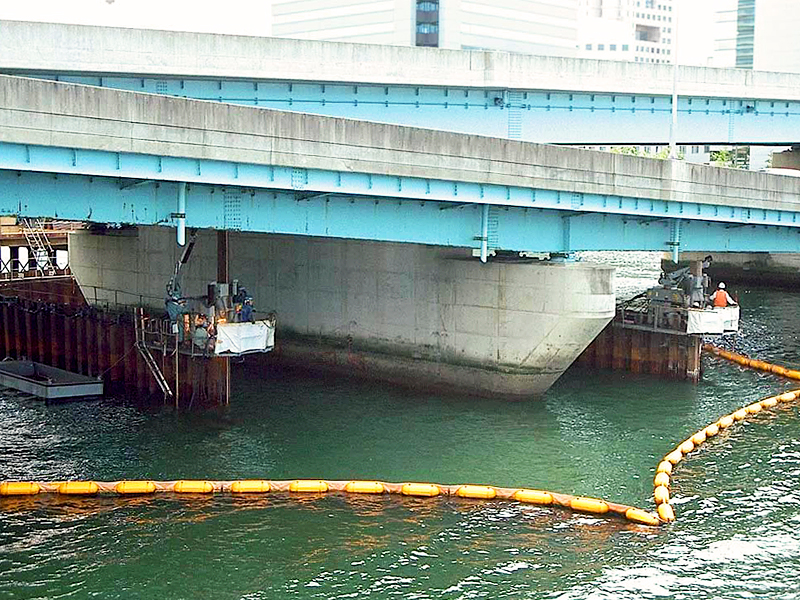

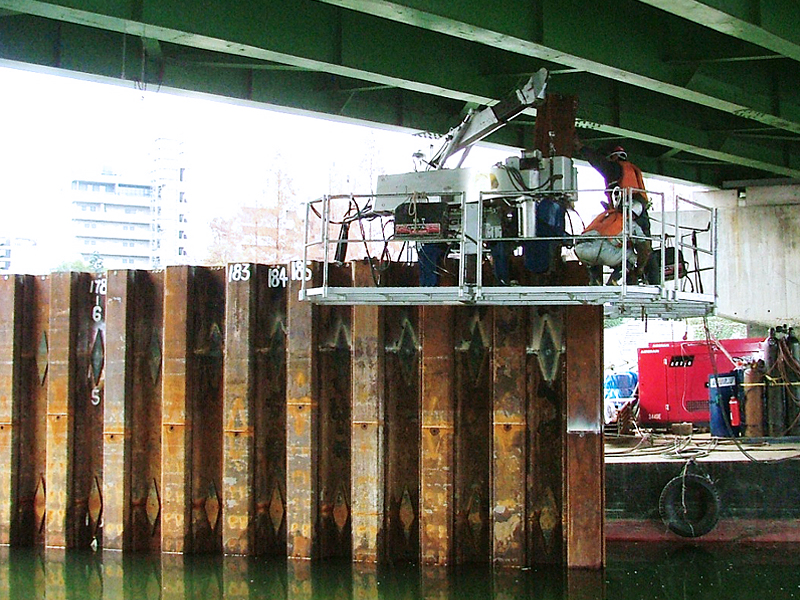

▼ U形鋼矢板の施工例
 |
 |
 |

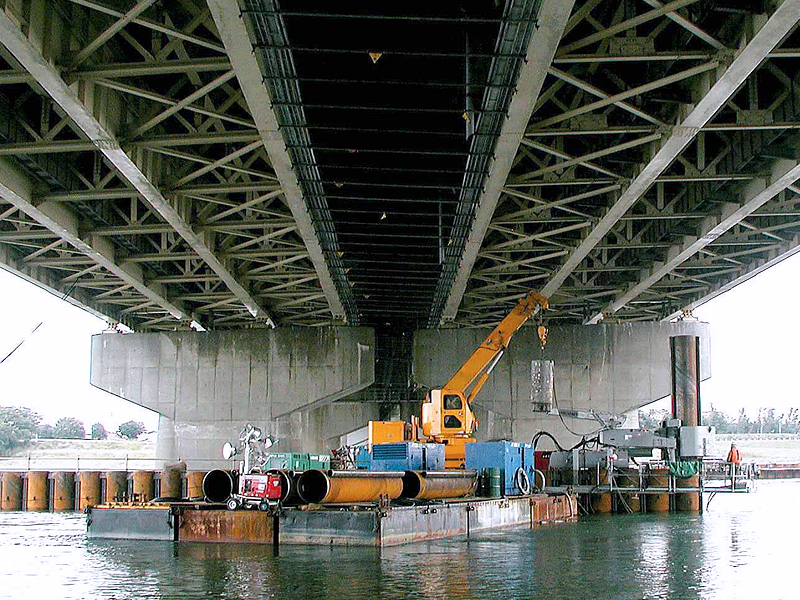

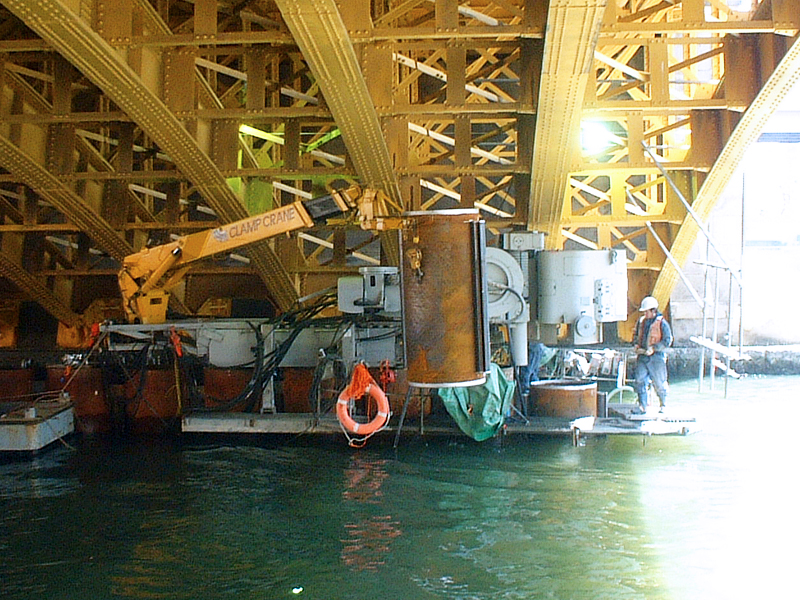

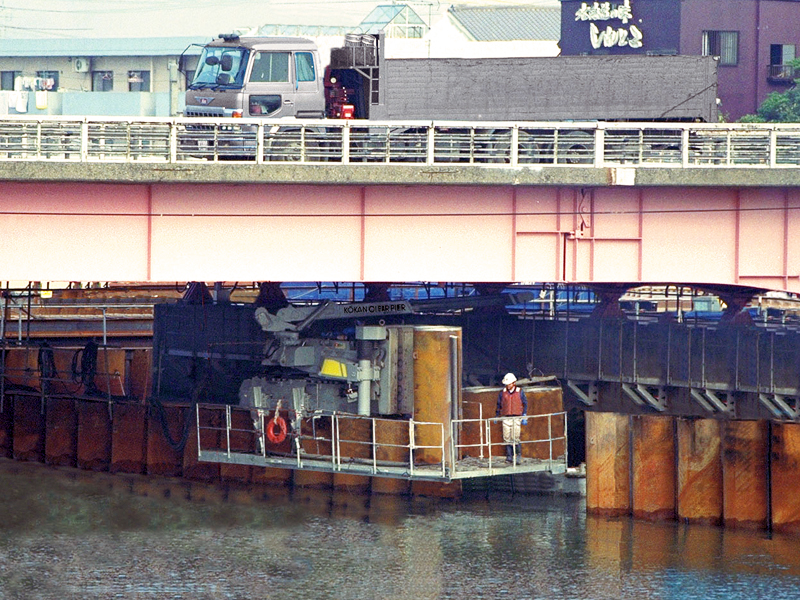

▼ 鋼管鋼矢板の施工例
 |
 |
 |

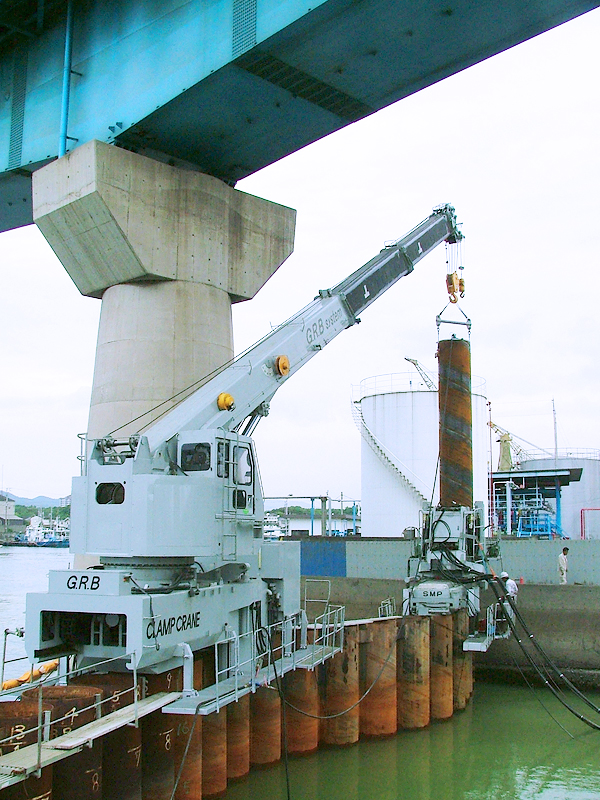

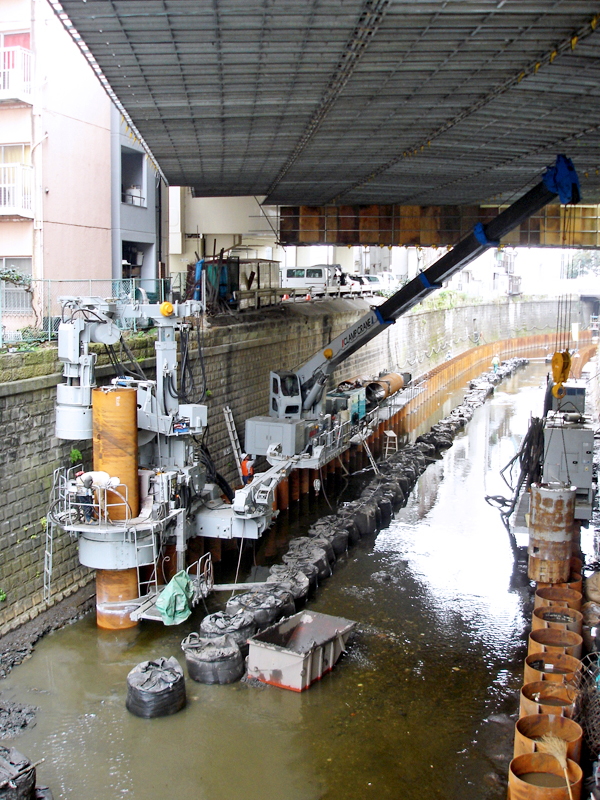

▼ 鋼管杭の施工例
 |
 |
【上部障害クリア工法とは】

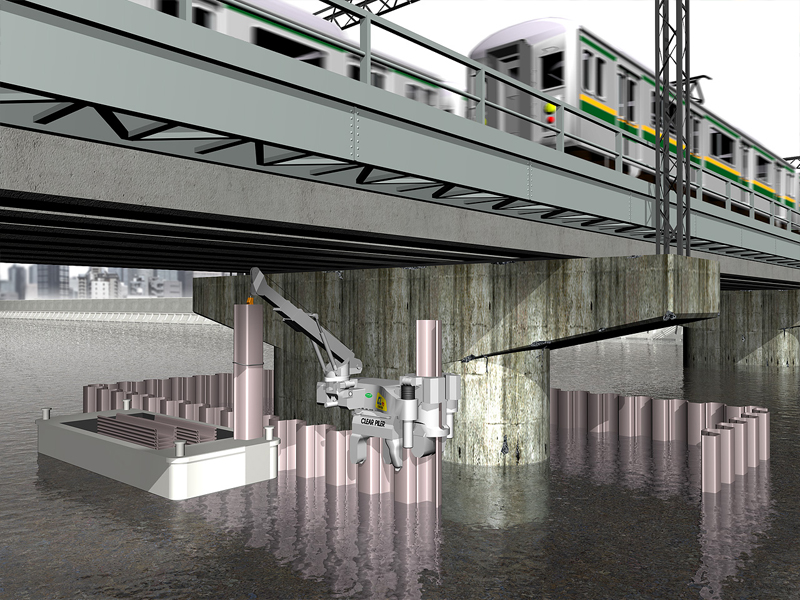

■ 上空制限のある場所で杭を圧入
橋梁などの構造物の下や、高圧電線など上部空間に制限のある場所で、現況の交通や構造物の機能を維持しながら、鋼矢板や鋼管矢板を圧入する工法です。
