第34回 圧入Q&A 解答
第34回 圧入Q&A / 地盤工学会誌 2016年3月号掲載
- A.
- 鋼管矢板φ500~1,500mm を圧入することが可能です。先端ビット付き鋼管杭を回転圧入するジャイロプレス工法では、φ2,500mmまで対応可能です。
ウォータージェットなど補助工法を用いることで、長尺な鋼管矢板を圧入することができます。今までの施工実績では、φ800 長さ59.5m ウォータージェット併用圧入があります。
◆鋼管矢板の適用杭径
![鋼管矢板の適用杭径:参考画像1](../img/adA1603/adA160301.jpg)
![鋼管パイラー仕様](../img/adA1603/adA160302.jpg)
![ジャイロパイラー SP11](../img/adA1603/adA160303.png)

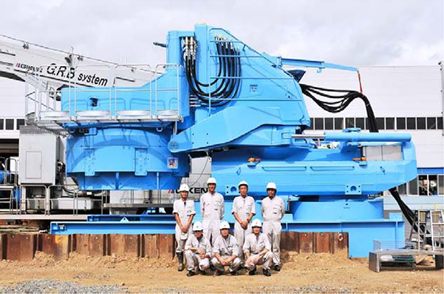

鋼管杭の場合は、φ2,500mmまで対応。
写真はジャイロパイラー SP11
◆参考写真

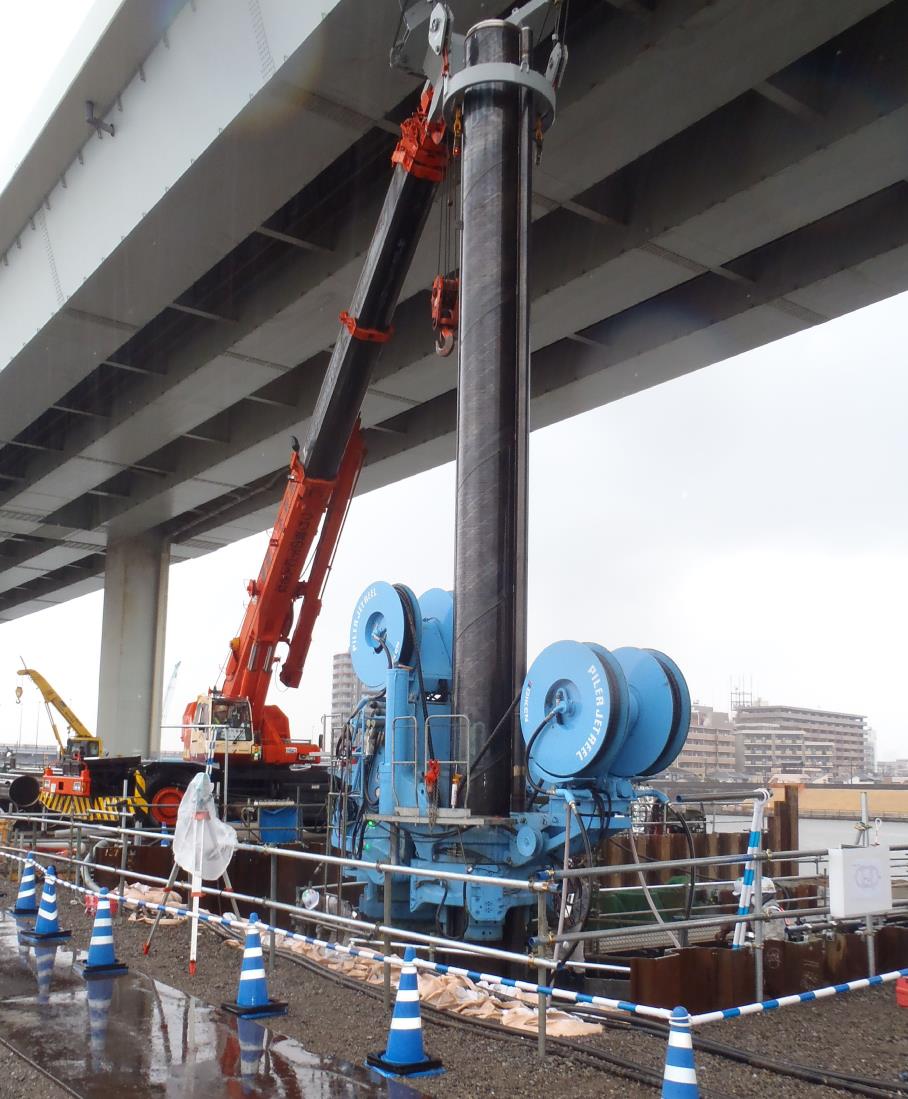

![首都高速道路小松川JCT橋脚基礎補強工事](../img/adA1603/adA160304.jpg)
東京都 江戸川区
φ800 PP継手 L=58.0~59.5m(5箇所継)

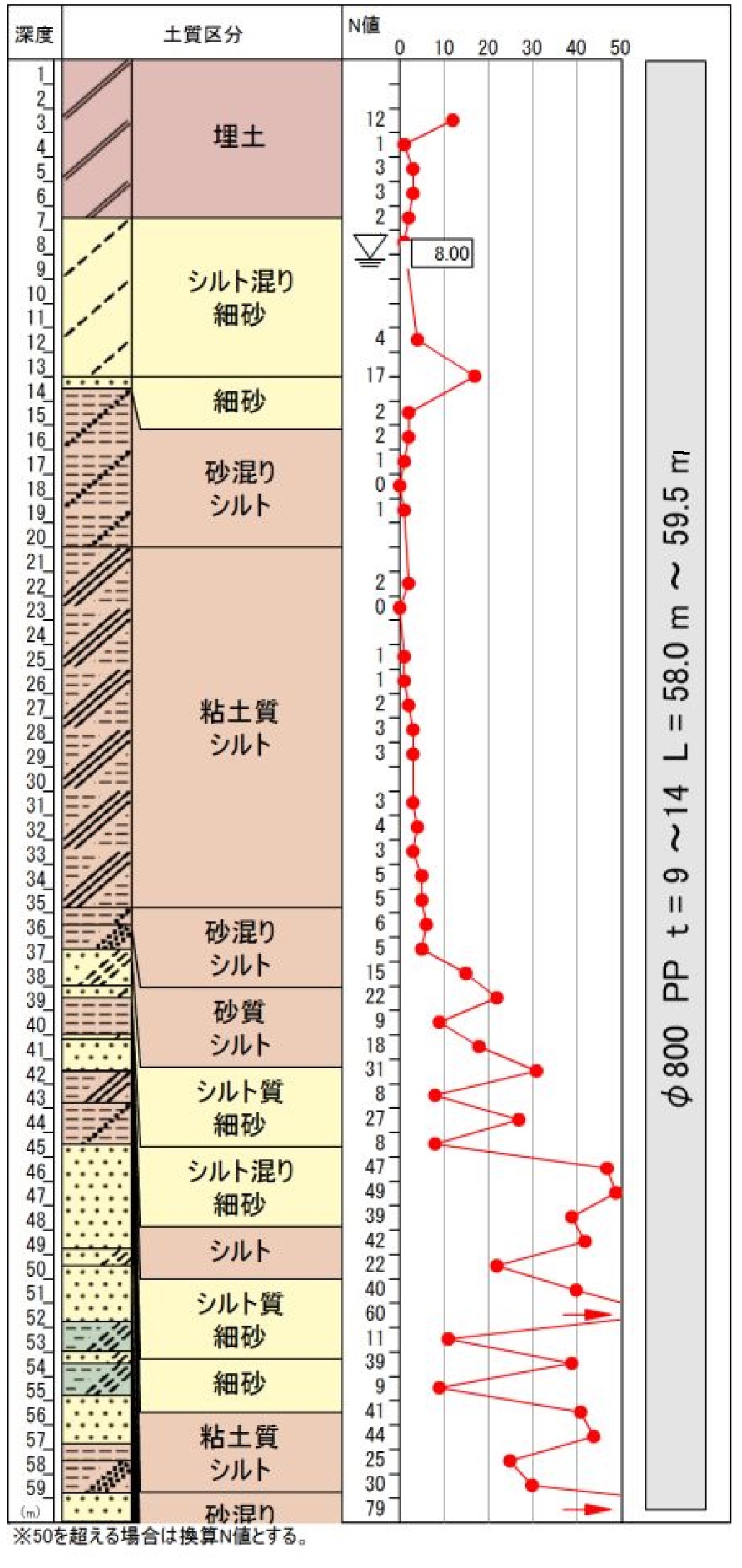

▼土質柱状図
![土質柱状図](../img/adA1603/adA160306.jpg)
