仮設構台のいらない「ノンステージング工法」が使えるのは鋼矢板だけなの？
広告紙面(クリックで拡大)
Ａ．
ノンステージング工法は、Ｕ形鋼矢板をはじめ、鋼管矢板、鋼管杭、ハット形鋼矢板、ゼロ矢板、直線形鋼矢板、Ｚ形鋼矢板、コンクリート矢板など多様な杭材に対応しています。

ノンステージング工法では、専用のＧＲＢシステム機器を用い、杭の搬送・建て込み・圧入の一連の作業を杭上だけで連続して行います。適用杭材毎に施工事例を掲載していますのでご覧ください。

【適用杭材と施工例】 【ノンステージング工法とは】



【適用杭材と施工例】

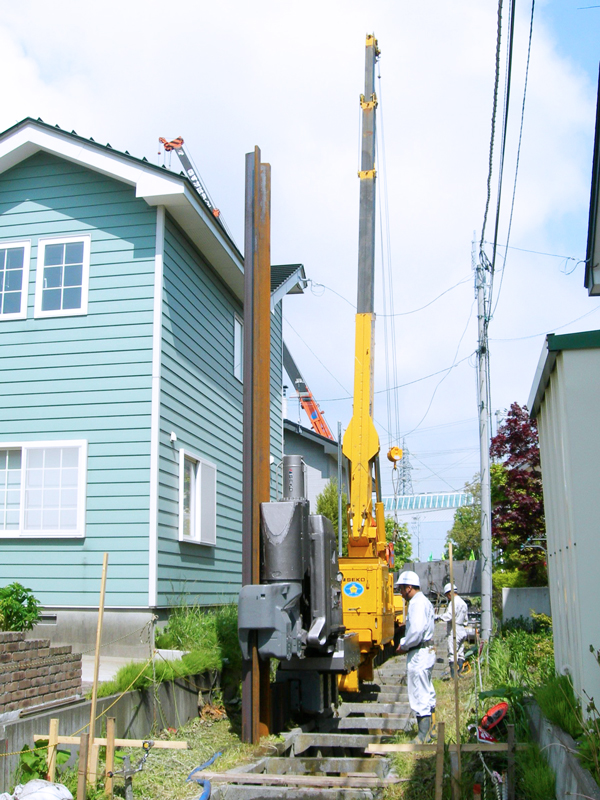

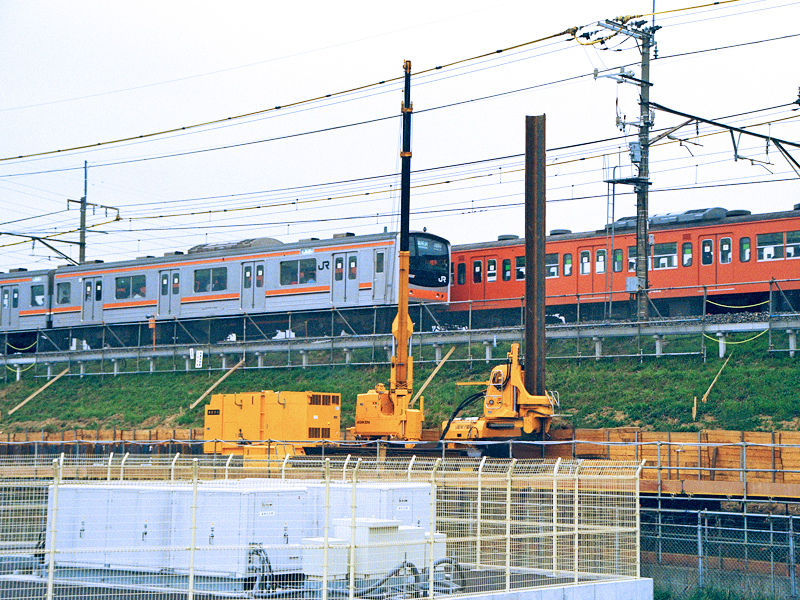

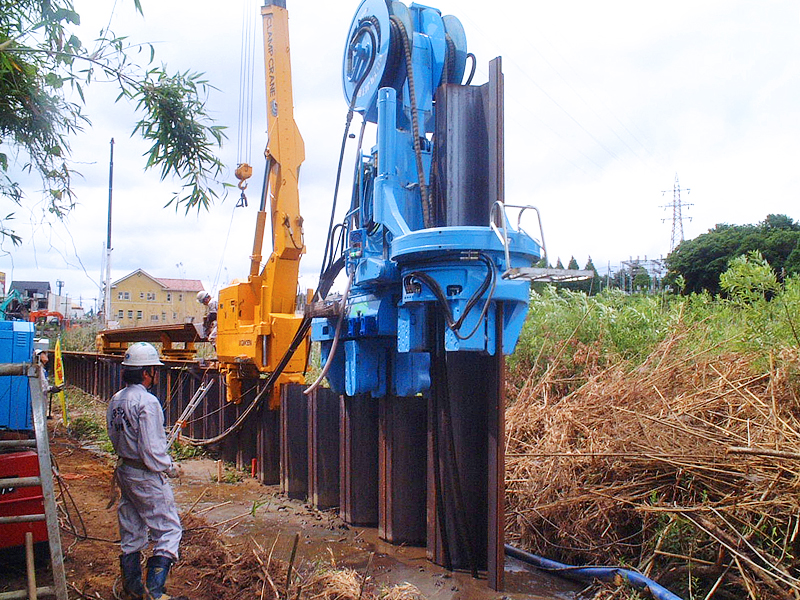

▼Ｕ形鋼矢板の施工例

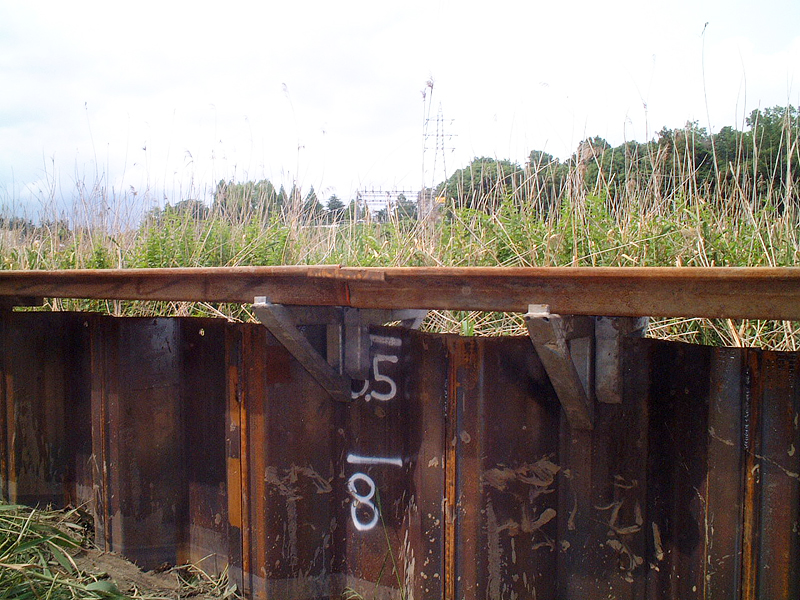

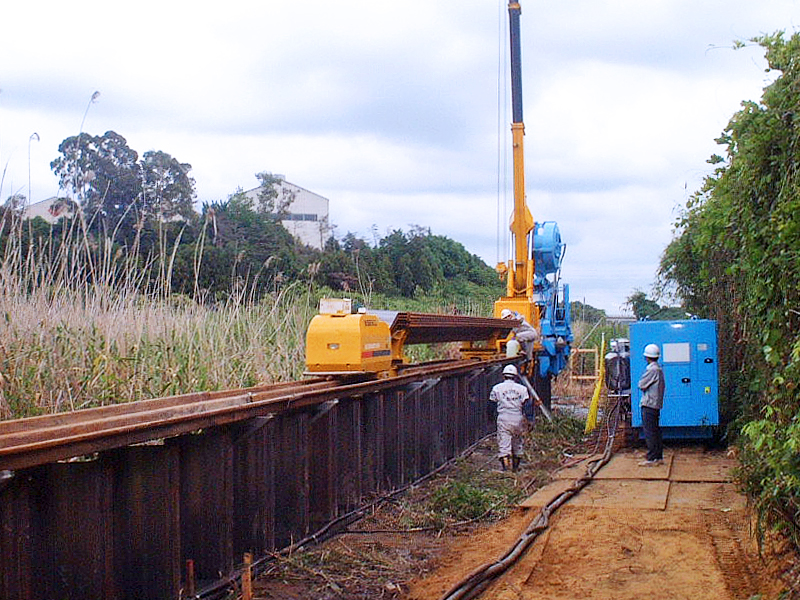

護岸整備工事（東京都、広幅型鋼矢板） 鉄道盛土耐震補強工事（埼玉県、広幅型鋼矢板Ⅲw・Ⅳw型） 水路改修工事（和歌山県、広幅型鋼矢板Ⅱw型）

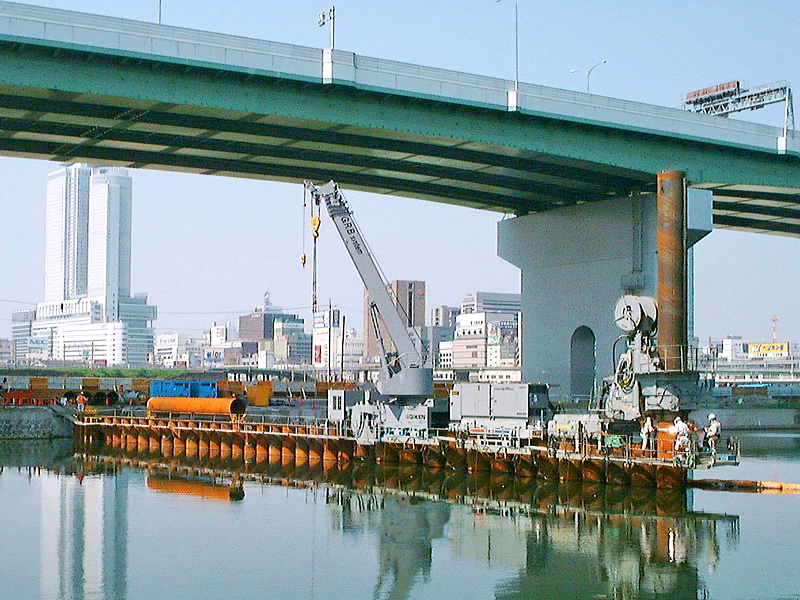

▼鋼管矢板の施工例

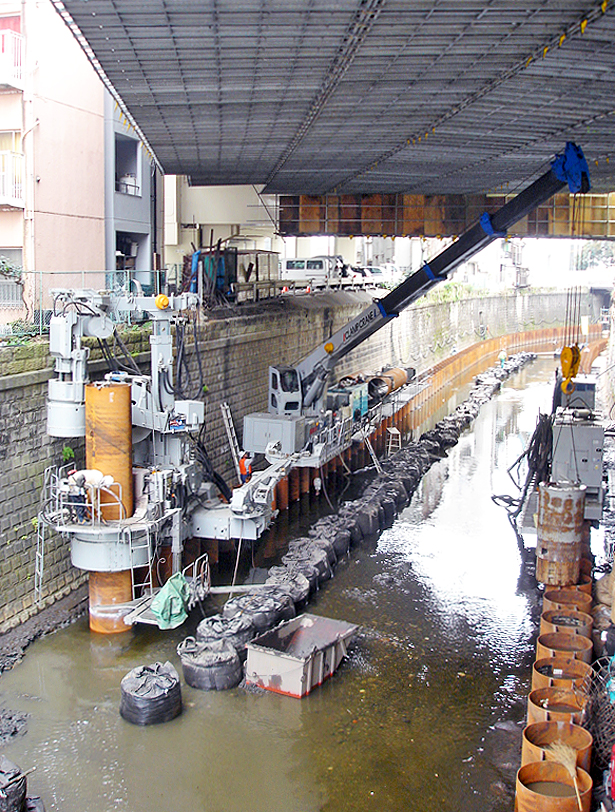

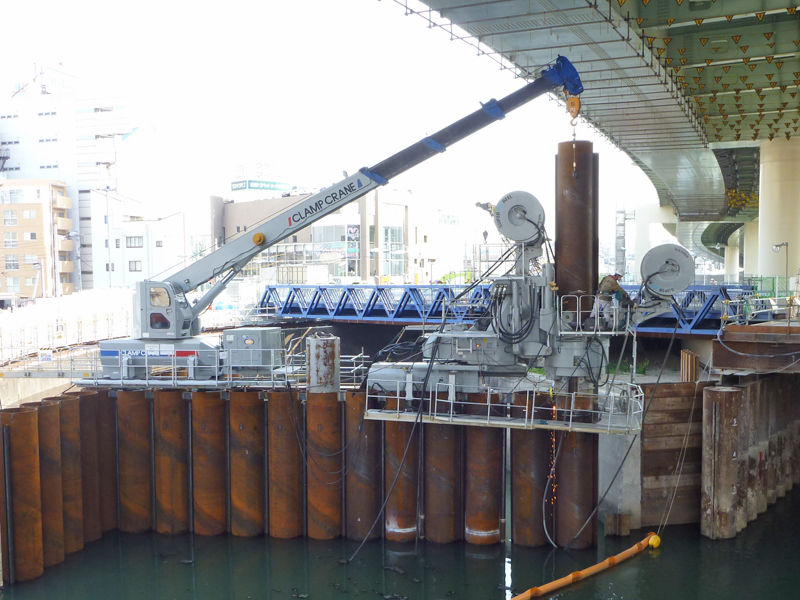

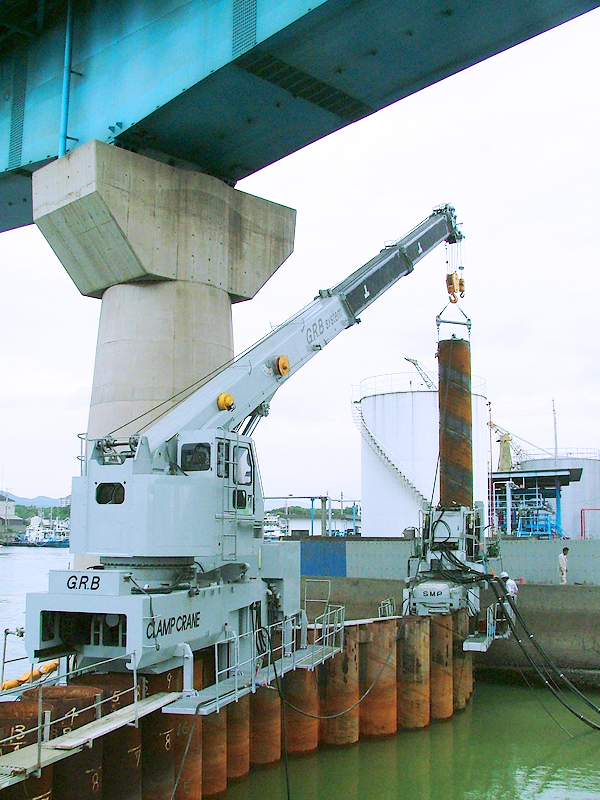

道路拡幅工事（神奈川県、鋼管矢板Φ900） 橋梁架替工事（東京都、鋼管矢板Φ800） 道路擁壁兼用護岸築造工事（愛知県、鋼管矢板Φ1100）

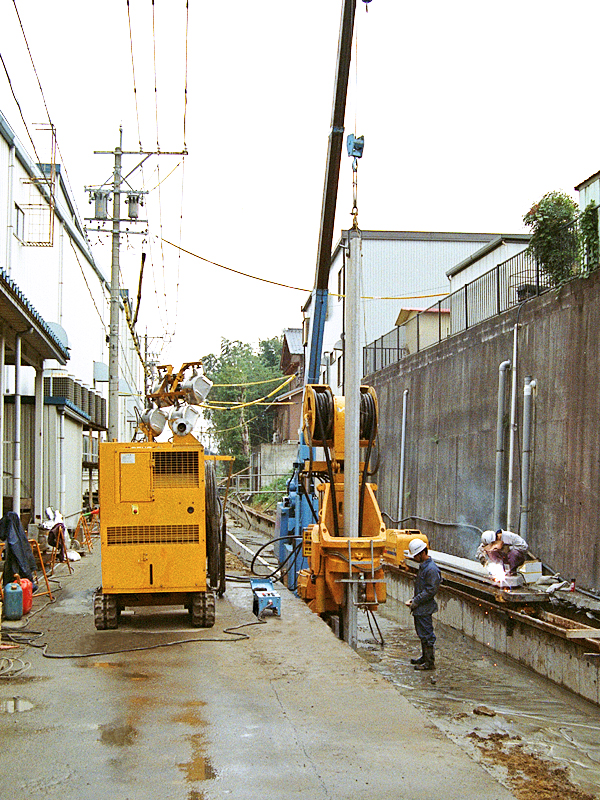

▼鋼管杭の施工例

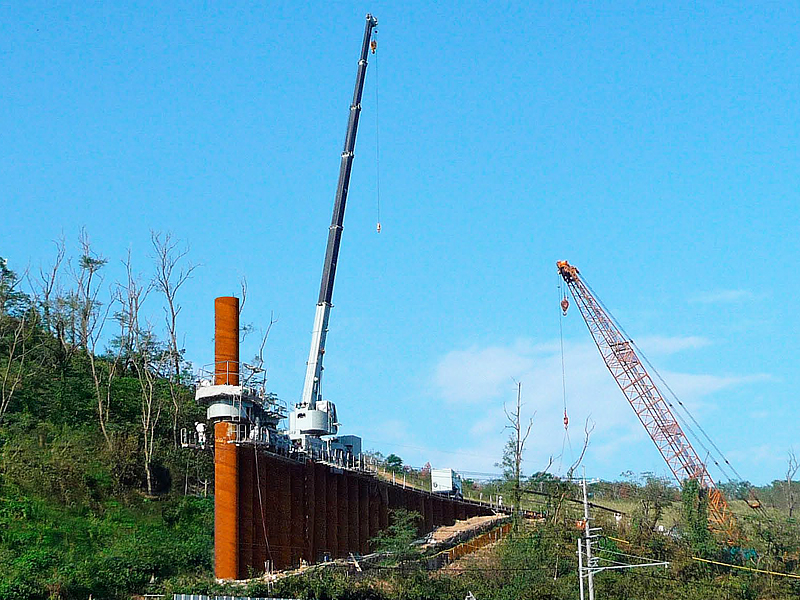

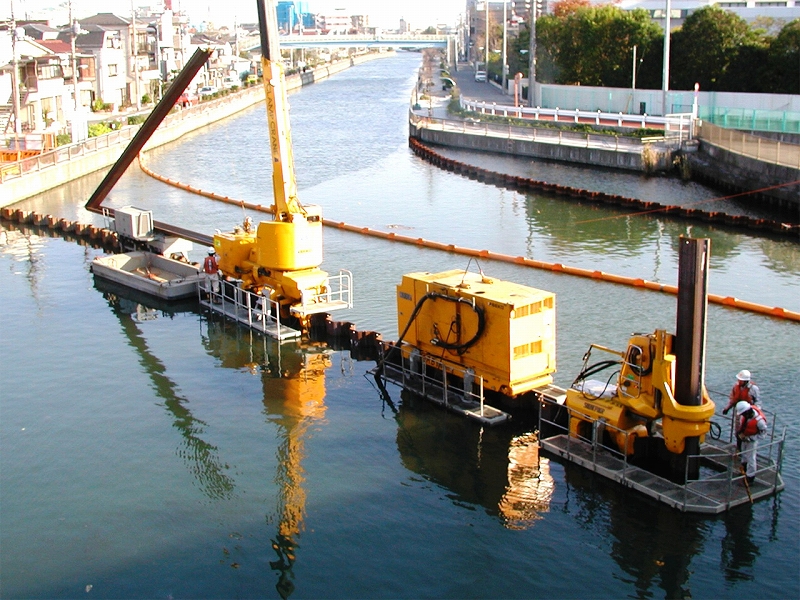

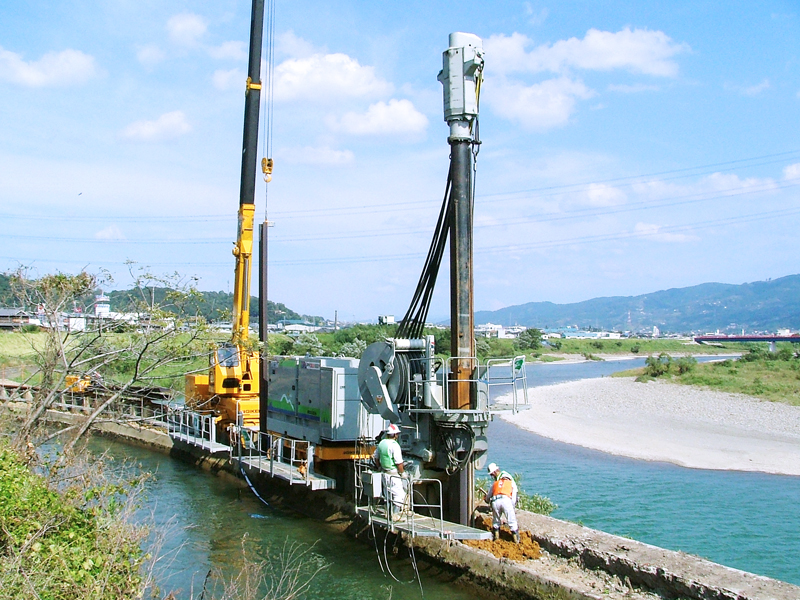

道路擁壁築造工事（鳥取県、鋼管杭Φ1400） 河川改修工事（東京都、鋼管杭Φ1000） 河川改修工事（兵庫県、鋼管杭Φ1100）

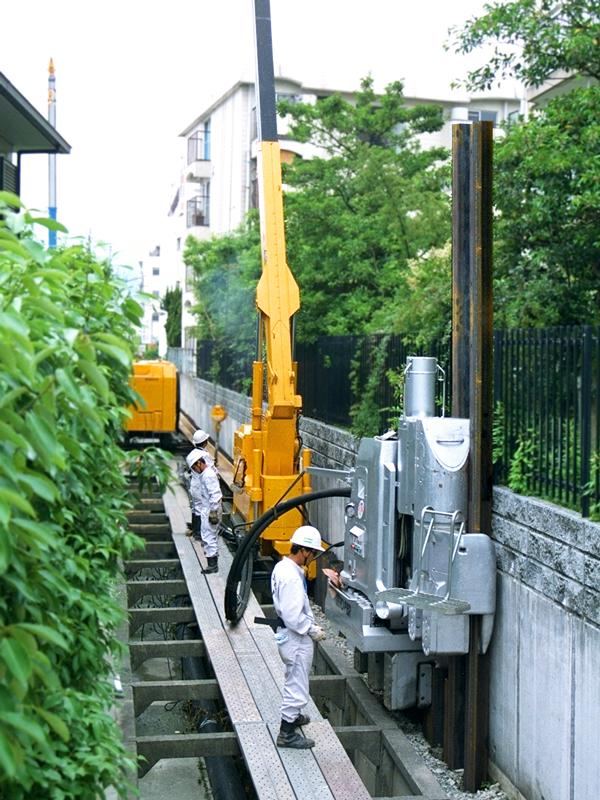

▼ハット形鋼矢板の施工例
貯水池護岸整備工事（茨城県、ハット形鋼矢板） 貯水池護岸整備工事（茨城県、ハット形鋼矢板） 貯水池護岸整備工事（茨城県、ハット形鋼矢板）
▼ゼロ矢板の施工例
水路改修工事（北海道、ゼロ矢板600ピッチ） 排水路整備工事（埼玉県、ゼロ矢板600ピッチ） 水路改修工事（福岡県、ゼロ矢板600ピッチ）

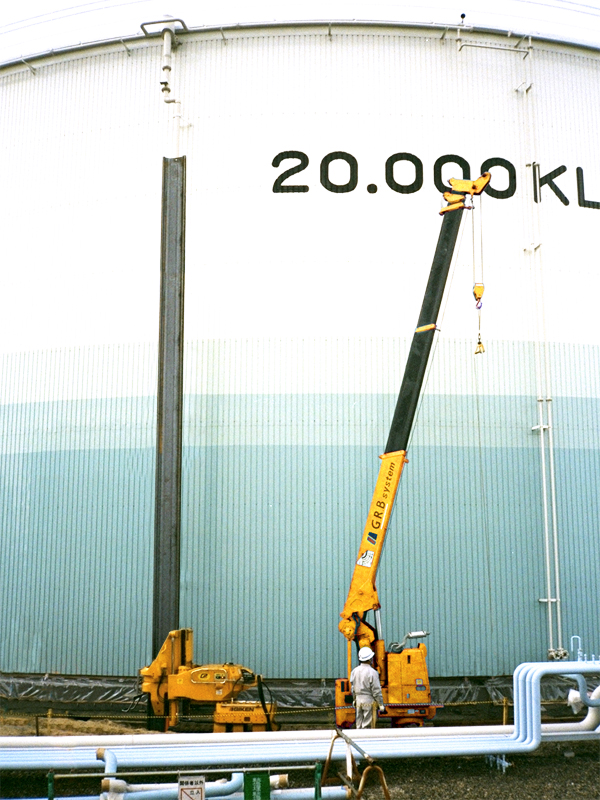

▼直線形鋼矢板の施工例

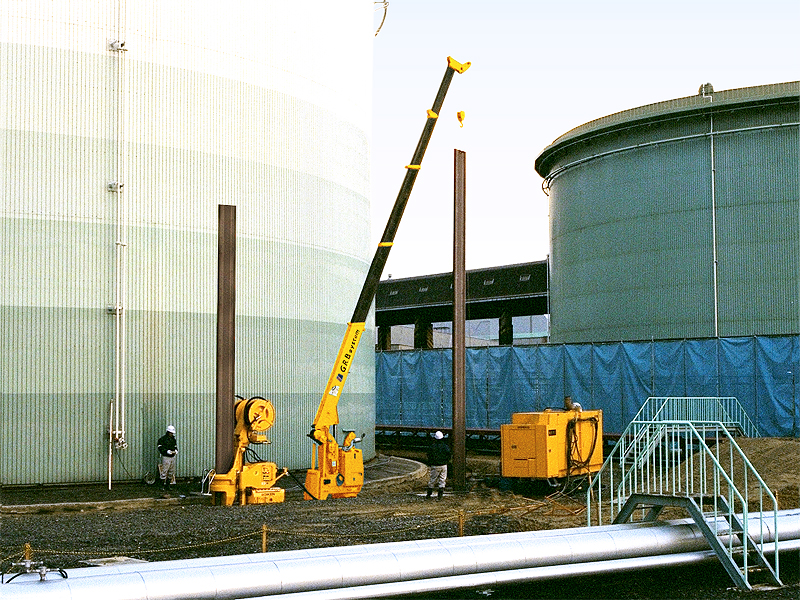

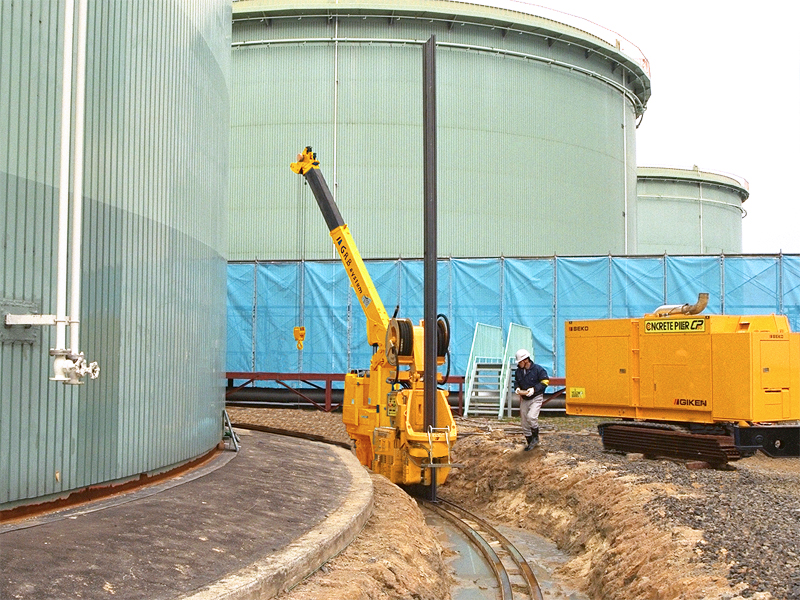

燃料タンク液状化対策工事（山口県、直線形鋼矢板SP-FXL） 燃料タンク液状化対策工事（山口県、直線形鋼矢板SP-FXL） 燃料タンク液状化対策工事（山口県、直線形鋼矢板SP-FXL）
▼Ｚ形鋼矢板の施工例

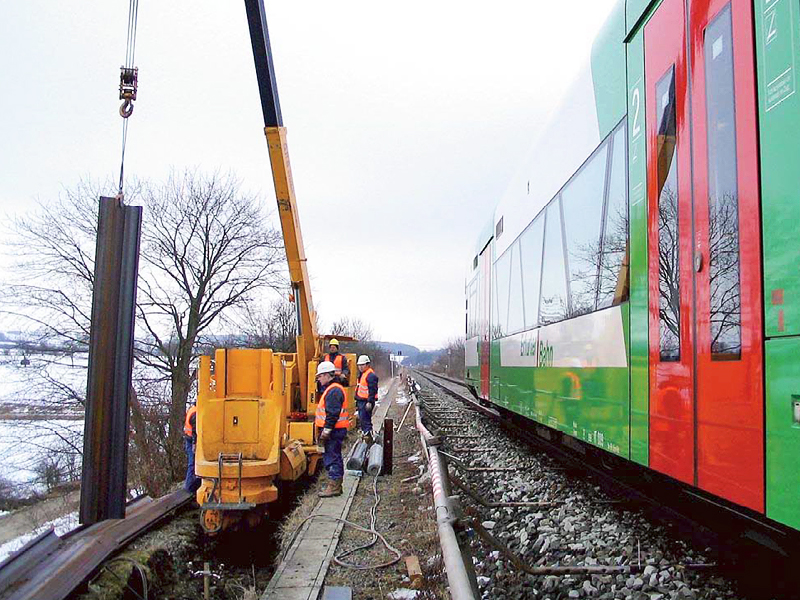

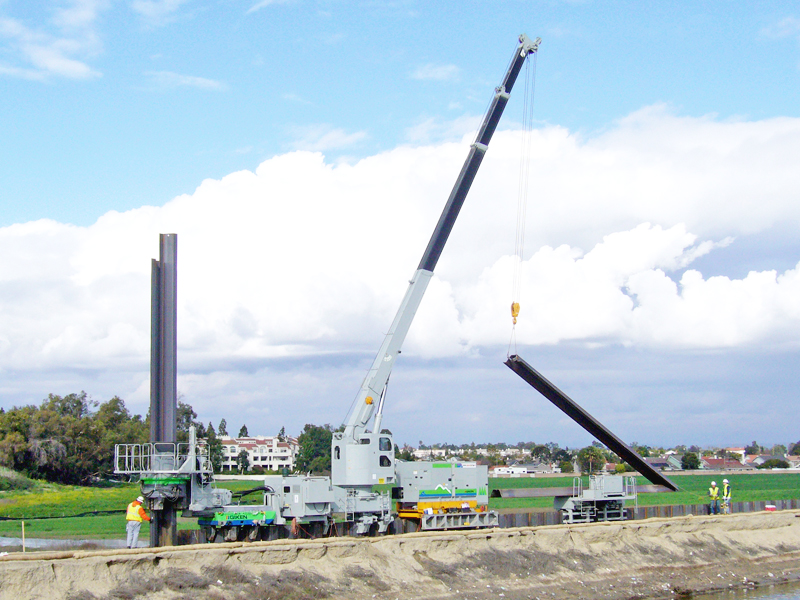

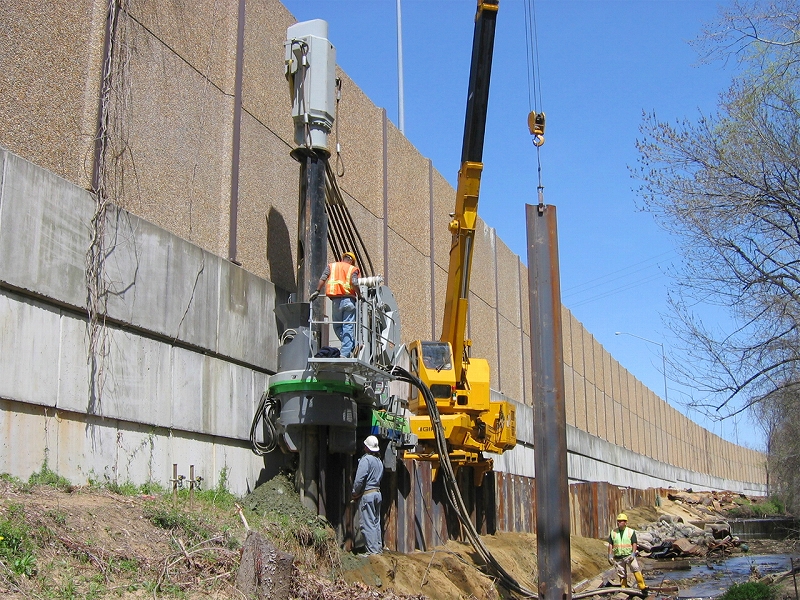

道路擁壁保護工事（アメリカ、Ｚ形鋼矢板PZ22） 運河改修工事（アメリカ、Ｚ形鋼矢板PZ35） 鉄道盛土補強工事（ドイツ、Ｚ形鋼矢板AZ17）
▼コンクリート矢板の施工例

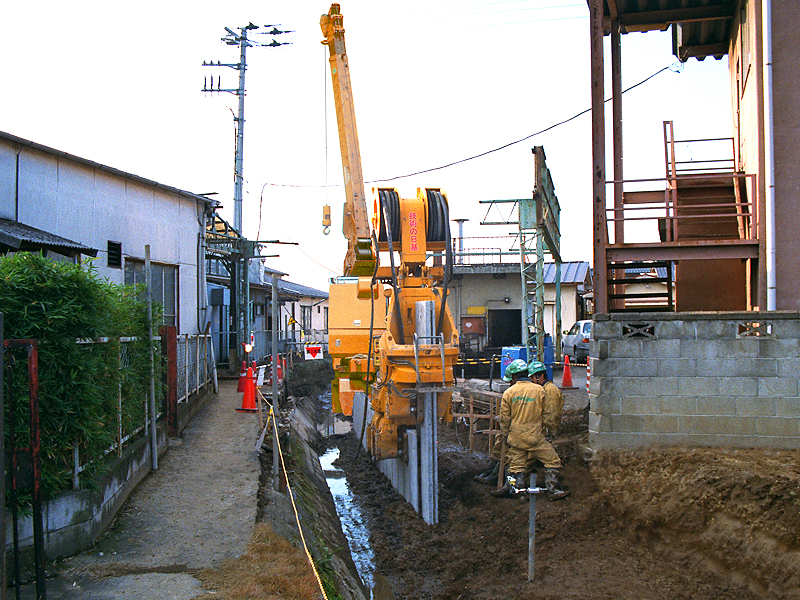

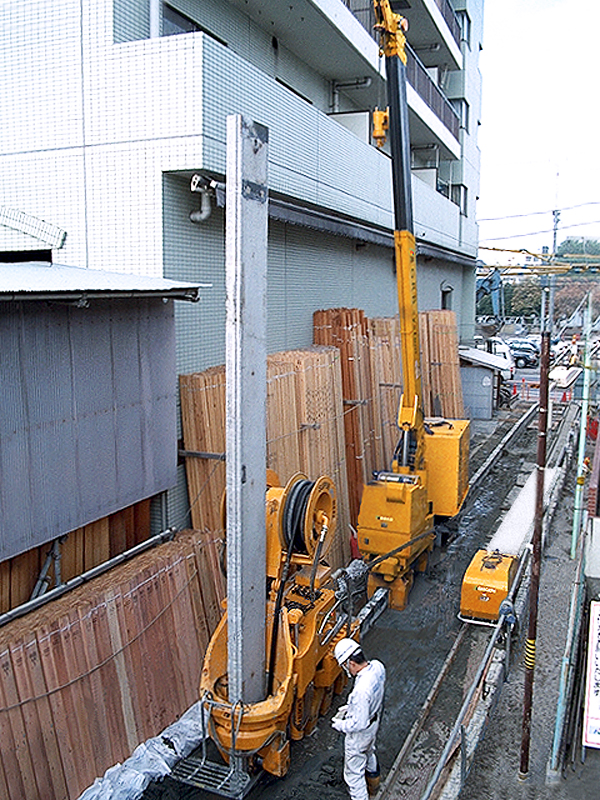

函渠補修工事（千葉県、コンクリート矢板KF130H） 用水路改修工事（埼玉県、コンクリート矢板KF120H） 排水路改良工事（岐阜県、コンクリート矢板KF110H）


【ノンステージング工法とは】

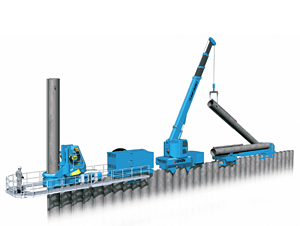

ノンステージング工法（GRBシステム）

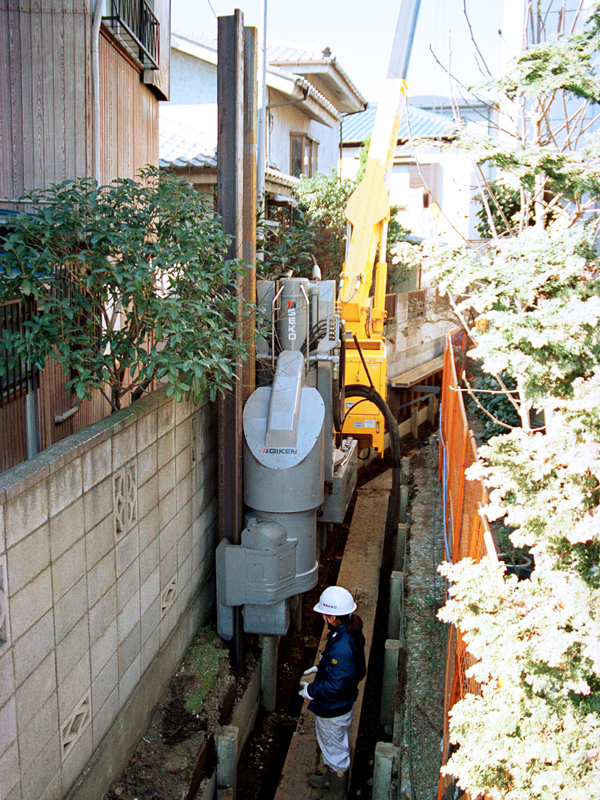

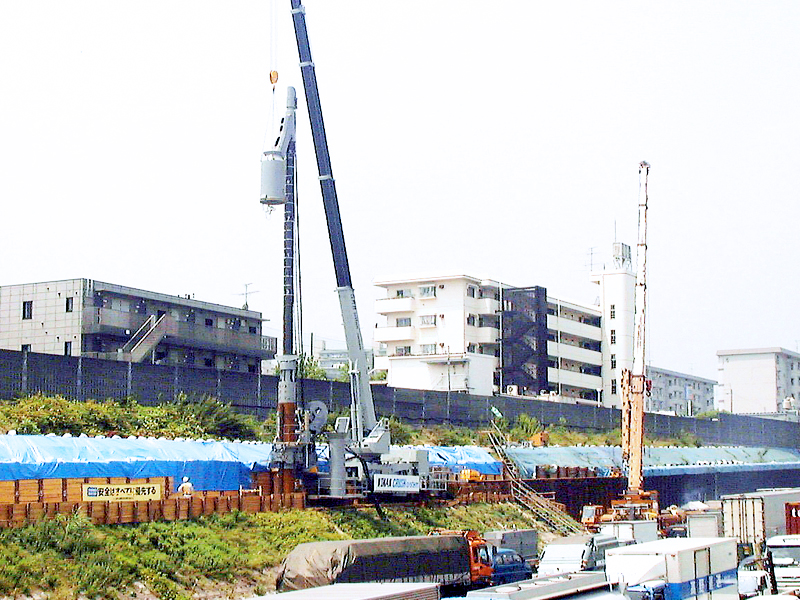

水上や傾斜地、不整地など足場が不安定な場所でも、仮桟橋などの仮設工事を必要とせず、杭の搬送・建て込み・圧入の全作業を杭上で行えるGRBシステムを用いた圧入工法です。機械幅があれば施工可能な省スペース施工で都市部の狭隘な場所や低空頭地にも対応しています。
