第40回 圧入Q&A 解答
第40回 圧入Q&A / 地盤工学会誌 2018年7月号掲載
- A.
- 反力架台のアームを横方向に広げ、鋼矢板などの反力ウエイトを載せて初期圧入します。
この場合の標準寸法を下表に示します。

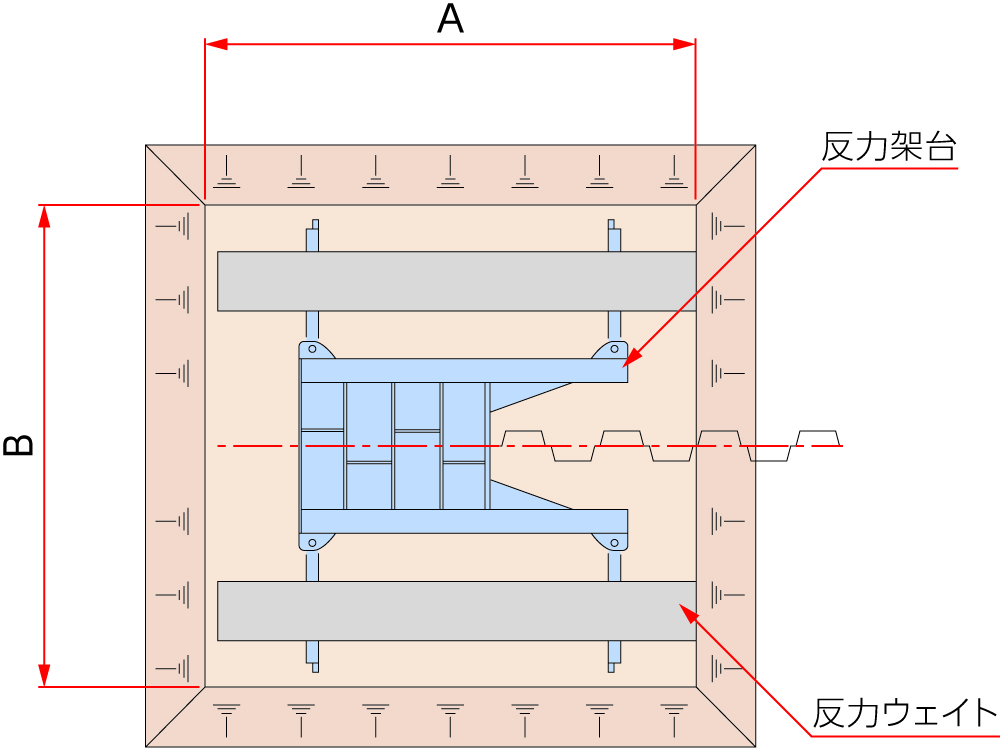

◆初期反力架台の標準設置寸法
![初期反力架台の標準設置寸法](../img/adA1807/adA180701.jpg?240727)

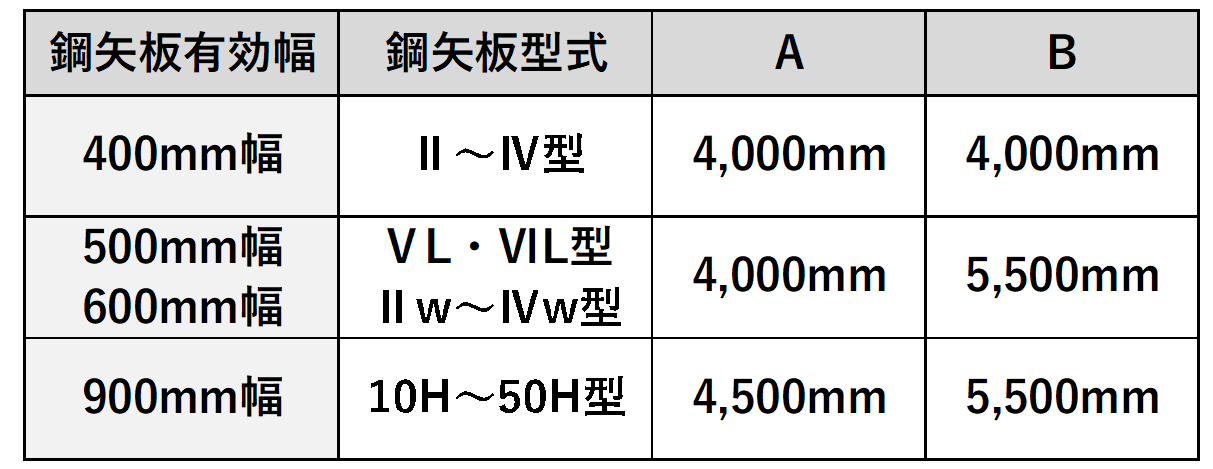

標準設置寸法
![標準設置寸法](../img/adA1807/adA180702.png?240727)

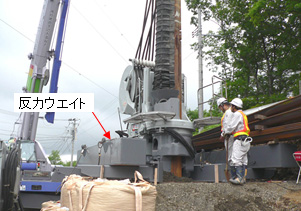

![初期反力架台の標準設置寸法](../img/adA1807/adA180703.jpg?240727)
![初期反力架台の標準設置寸法](../img/adA1807/adA180704.jpg?240727)

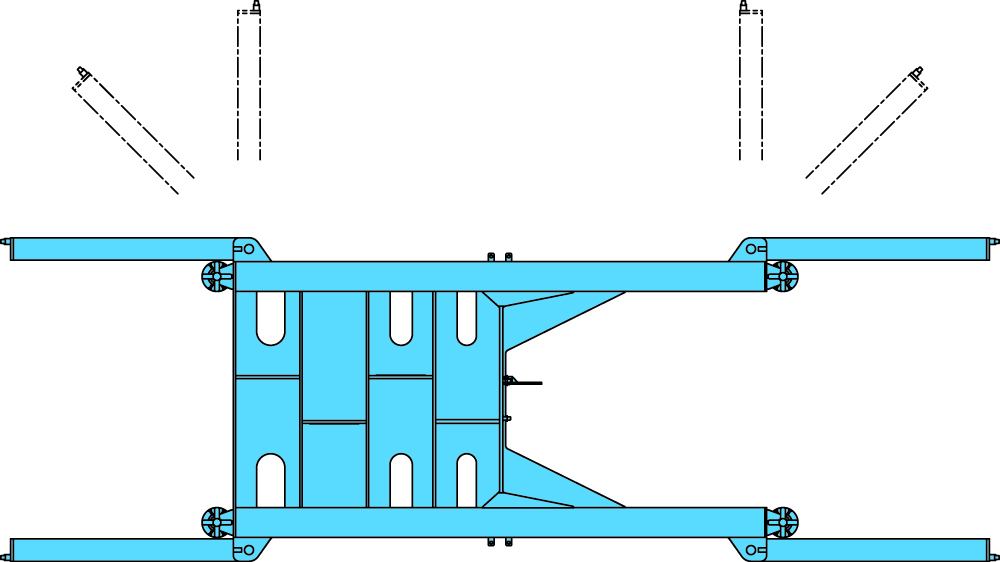

![反力架台のアーム](../img/adA1807/adA180705.jpg?240727)
※側方に障害物がある場合は、反力架台のアームを前方向に広げて、反力ウエイトを設置します。側方の寸法を小さくすることができます。
