第37回 圧入Q&A 解答

第37回 圧入Q&A / 地盤工学会誌 2017年1月号掲載

Q.
鋼管矢板の継手形状はＰ-Ｔ継手、Ｐ-Ｐ継手、Ｌ-Ｔ継手があります。鋼管パイラーはどの継手形状の鋼管矢板に対応できますか？
広告紙面(クリックで拡大)
Ａ．
鋼管矢板の継手形状は、それぞれの用途・使用目的によって最適な継手が選定されます。鋼管パイラーは全ての継手形状の鋼管矢板を施工することができます。
◆鋼管パイラーの適用可能な継手形状

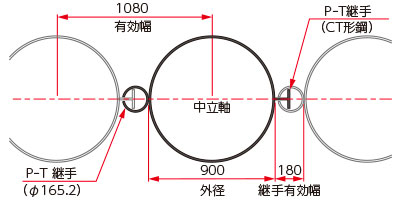

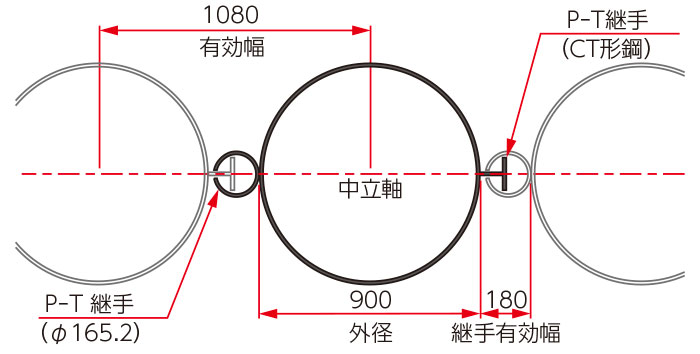

標準断面図（φ900　Ｐ-Ｔ継手）

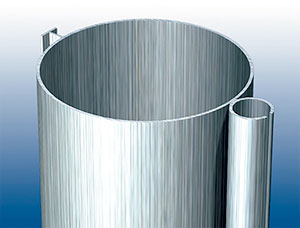

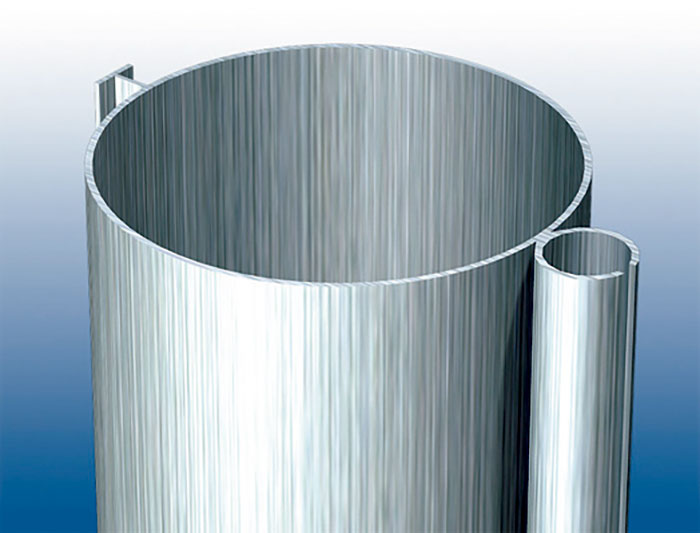

鋼管パイラーの適用可能な継手形状：標準断面図1 鋼管パイラーの適用可能な継手形状2

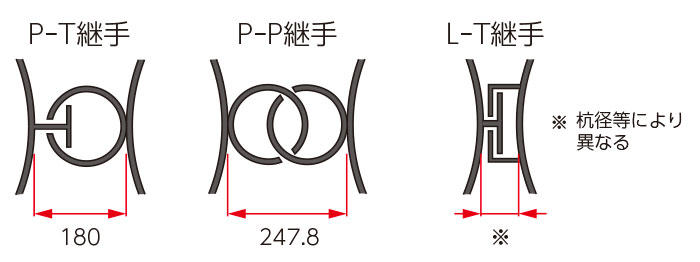

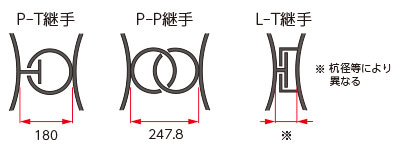

継手形状
鋼管パイラーの適用可能な継手形状3
◆施工事例

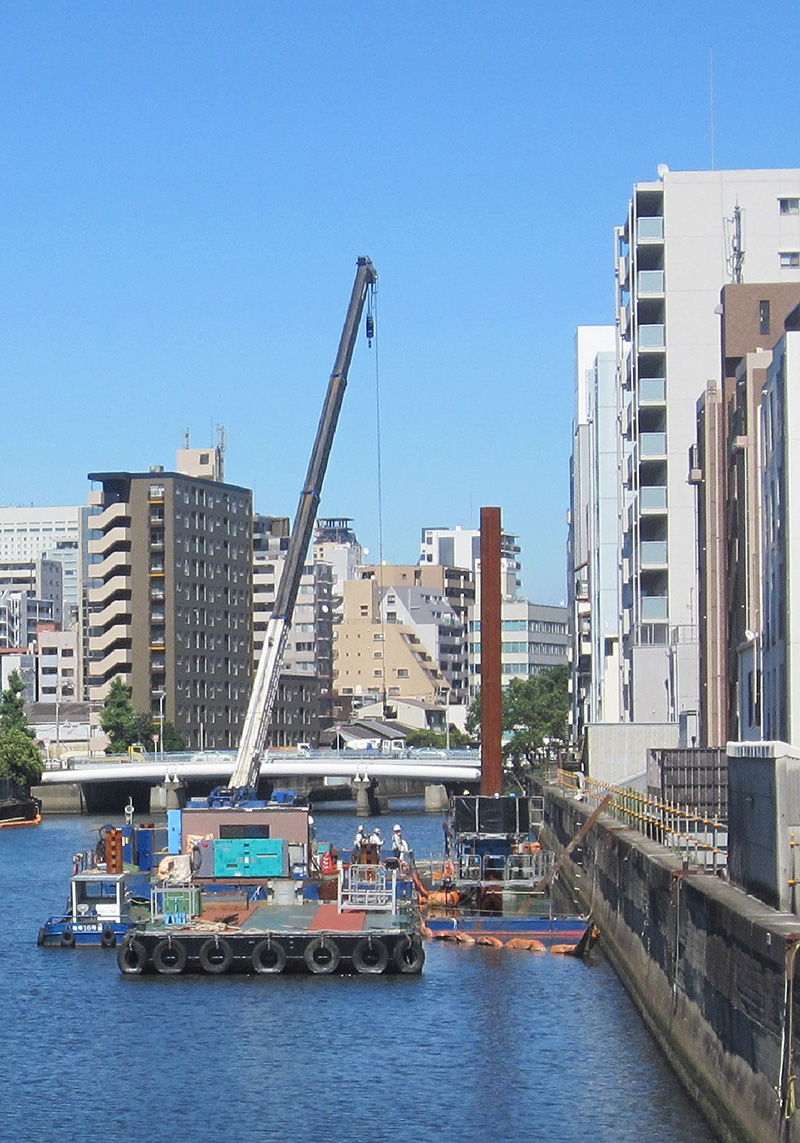

河川護岸（Ｐ-Ｔ継手）
河川護岸（Ｐ-Ｔ継手）

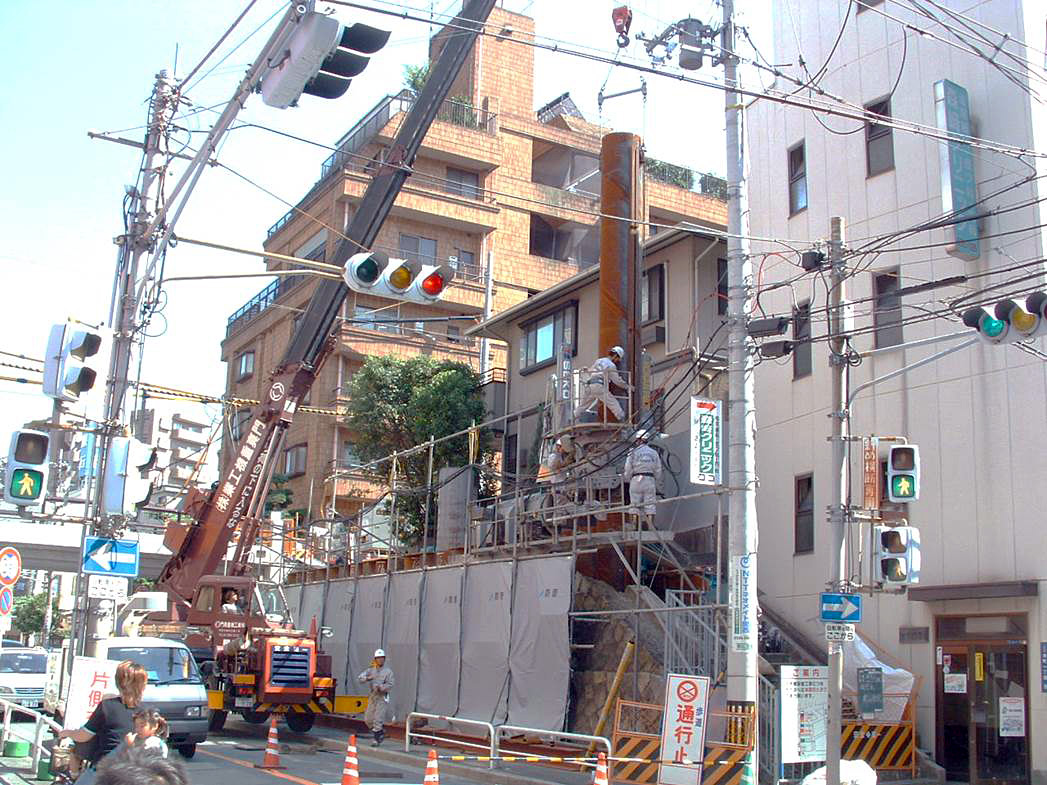

道路擁壁（Ｐ-Ｔ継手）
道路擁壁（Ｐ-Ｔ継手）
橋梁基礎（Ｐ-Ｐ継手）
橋梁基礎（Ｐ-Ｐ継手）

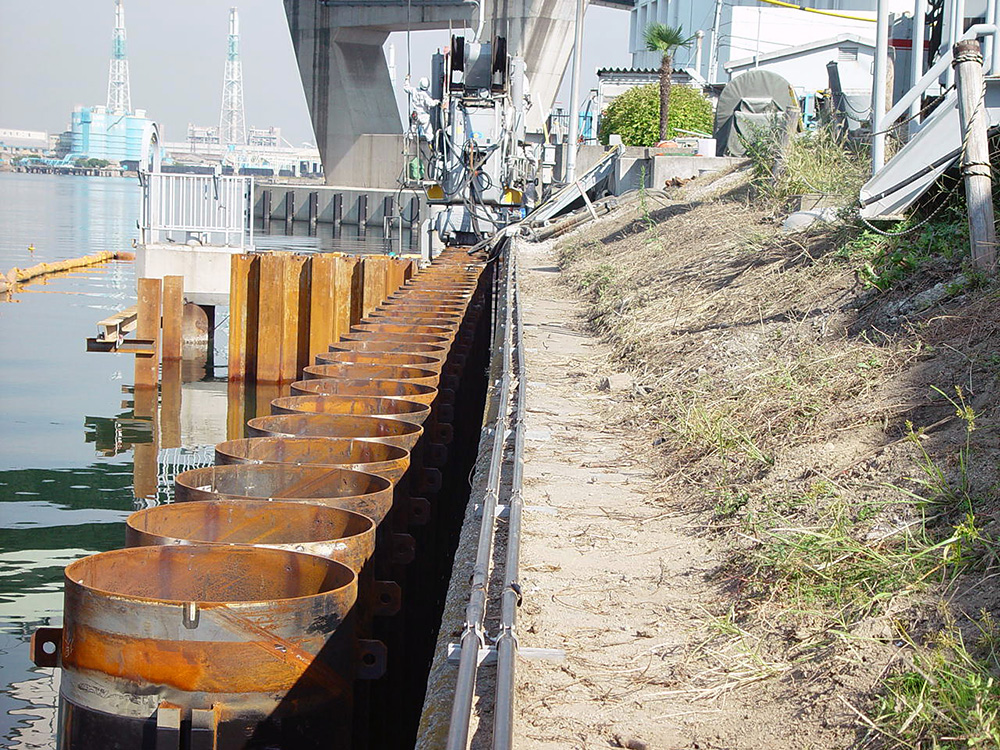

港湾護岸（Ｌ-Ｔ継手）
港湾護岸（Ｌ-Ｔ継手
