第43回 圧入Q&A 解答
第43回 圧入Q&A / 地盤工学会誌 2019年1月号掲載
- A.
- 組み合わせは可能です。
ノンステージング工法で使用するクランプクレーンの適用範囲はφ800~2500です。ジャイロパイラーの適用範囲はφ600~φ2500なので、φ600はノンステージング工法の適用外になります。ジャイロパイラーの適用杭径は第42回を参照。
鋼管杭の仕様(杭径、板厚、杭長)とクランプクレーンの吊能力によって建て込み可能杭長が決まるので、計画にはジャイロパイラーの適用杭径以外にも使用する機械の能力や適用範囲を考慮する必要があります。

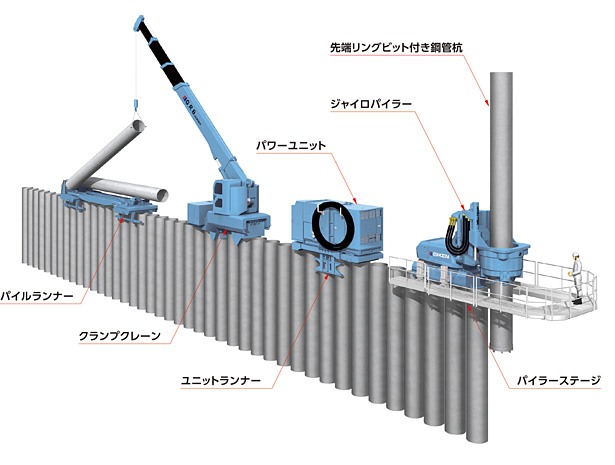

![ノンステージング工法](../img/adA1901/adA190101.jpg?240727)

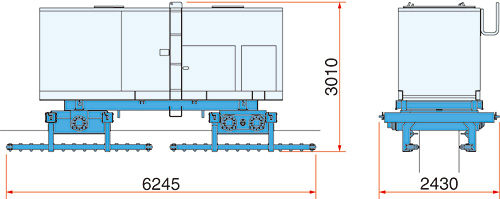

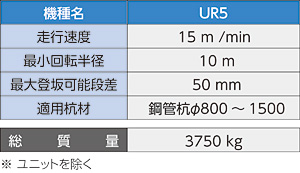

◆ ユニットランナー UR5
![ユニットランナー UR5](../img/adA1901/adA190102_01.jpg?240727)
![ユニットランナー UR5](../img/adA1901/adA190102_02.jpg?240727)

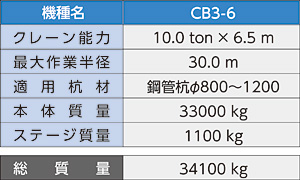

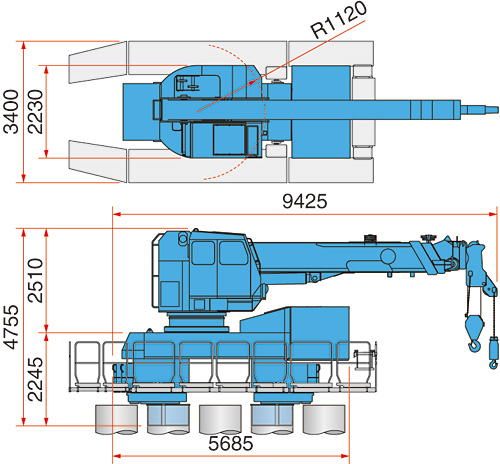

◆ クランプクレーン CB3-6
![クランプクレーン CB3-6](../img/adA1901/adA190103_01.jpg?240727)
![クランプクレーン CB3-6](../img/adA1901/adA190103_02.jpg?240727)

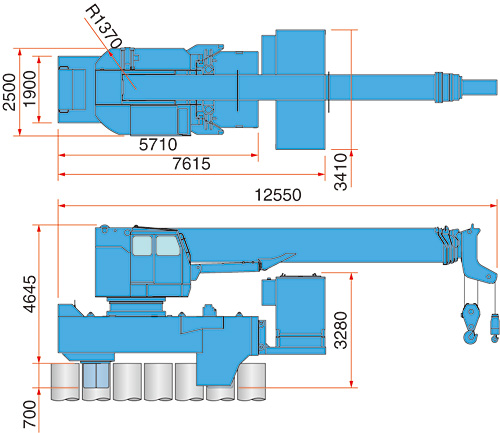

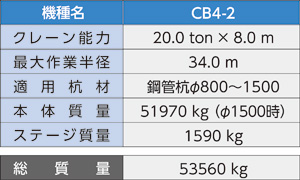

◆ クランプクレーン CB4-2
![クランプクレーン CB4-2](../img/adA1901/adA190104_01.jpg?240727)
![クランプクレーン CB4-2](../img/adA1901/adA190104_02.jpg?240727)

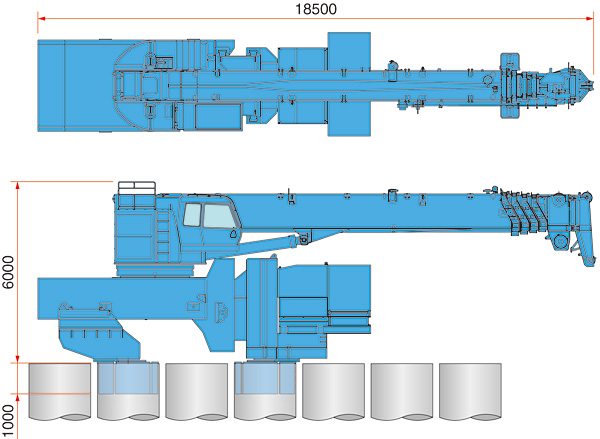

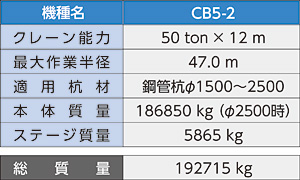

◆ クランプクレーン CB5-2
![クランプクレーン CB5-2](../img/adA1901/adA190105_01.jpg?240727)
![クランプクレーン CB5-2](../img/adA1901/adA190105_02.jpg?240727)
![クランプクレーン CB5-2](../img/adA1901/adA190105_03.jpg?240727)

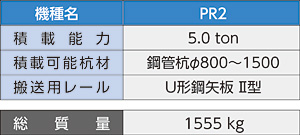

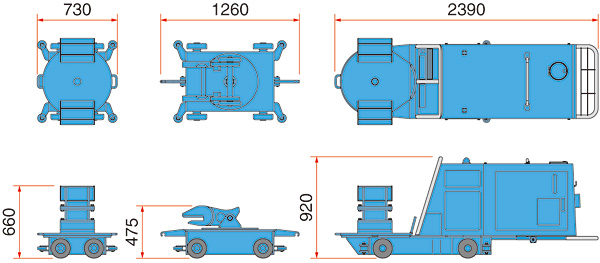

◆ パイルランナー PR2
![パイルランナー PR2](../img/adA1901/adA190106_01.jpg?240727)
![パイルランナー PR2](../img/adA1901/adA190106_02.jpg?240727)
![パイルランナー PR2](../img/adA1901/adA190106_03.jpg?240727)
