第35回 圧入Q&A 解答
第35回 圧入Q&A / 地盤工学会誌 2016年7月号掲載
- A.
- 下図のように反力用鋼矢板を左右に7~9枚×2列圧入して、この反力用鋼矢板の引抜抵抗力と鋼管パイラーの機械重量を反力として、最初の1本目を圧入します。
鋼管矢板長が25mを超える場合や、地盤が硬質で高い圧入抵抗力となる場合は、反力不足となります。この場合は、最初の1本目は短い鋼管矢板(下杭など)を仮に圧入して、2本目から本来の鋼管矢板を圧入します。

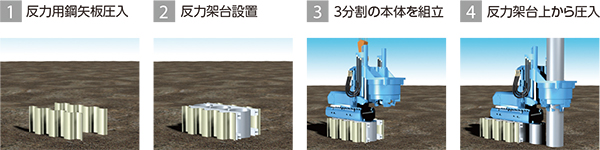

◆鋼管矢板の初期圧入
![鋼管矢板の初期圧入](../img/adA1607/adA160701.jpg)
◆参考写真

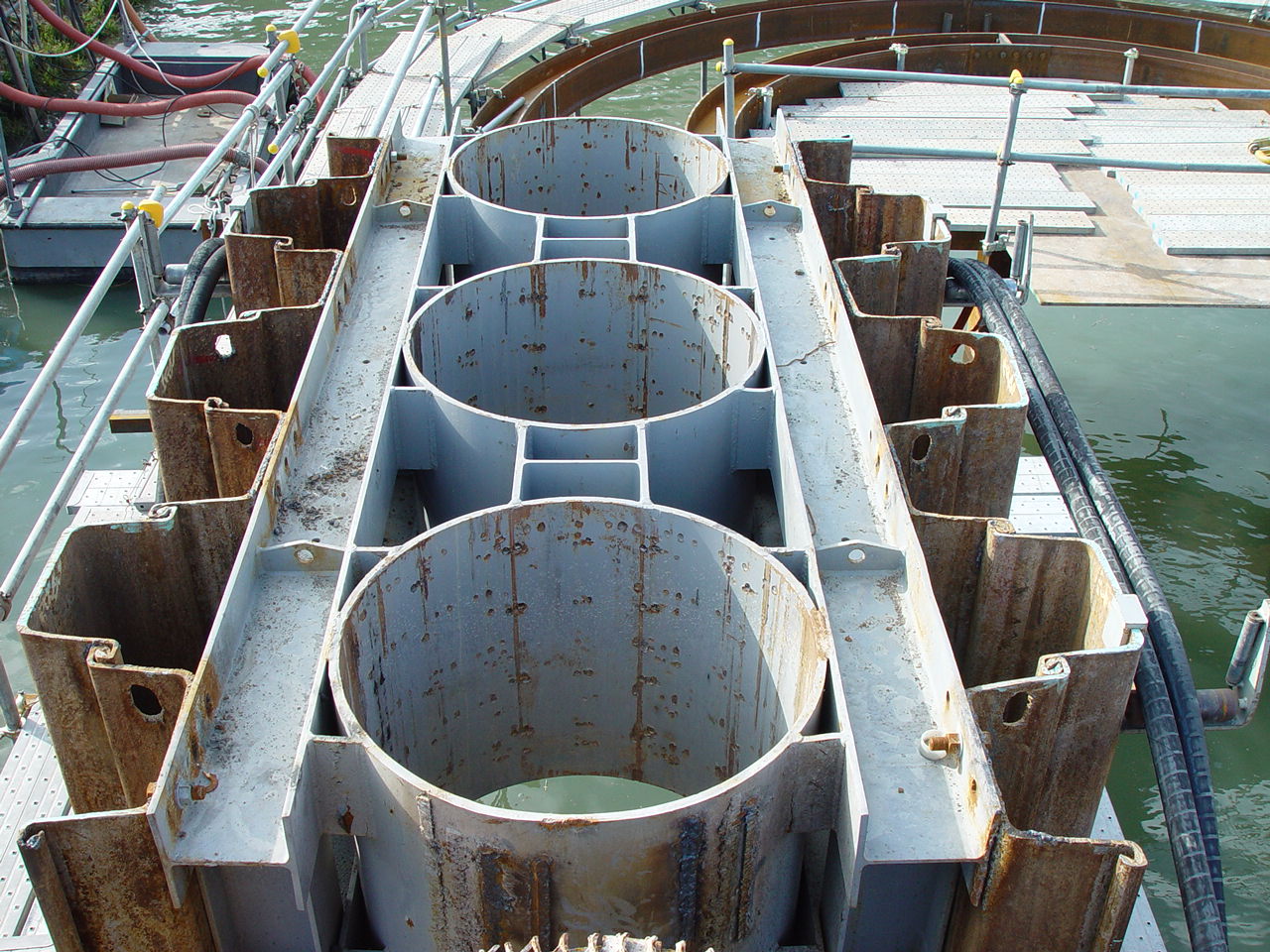

反力架台の設置状況
![反力架台の設置状況](../img/adA1607/adA160711.jpg)

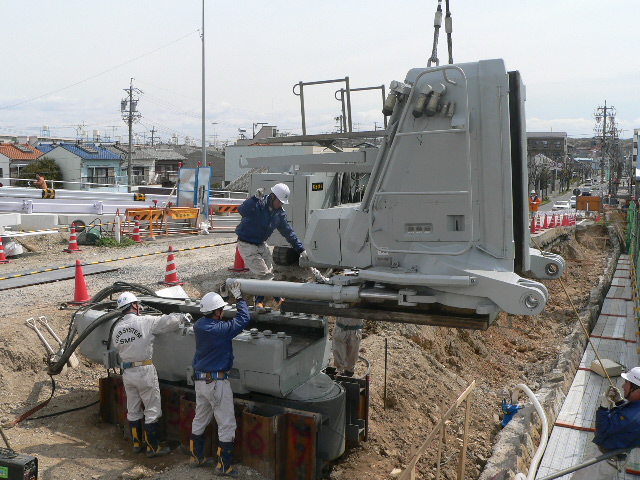

機械の組立状況
![反力架台の設置状況](../img/adA1607/adA160712.jpg)

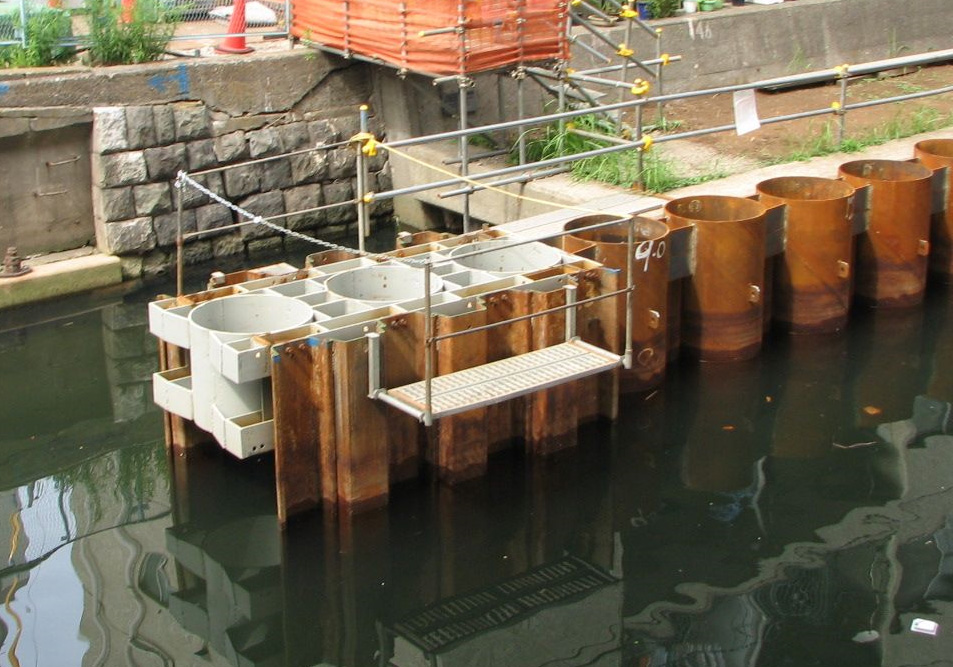

初期圧入①
![初期圧入①](../img/adA1607/adA160713.jpg)

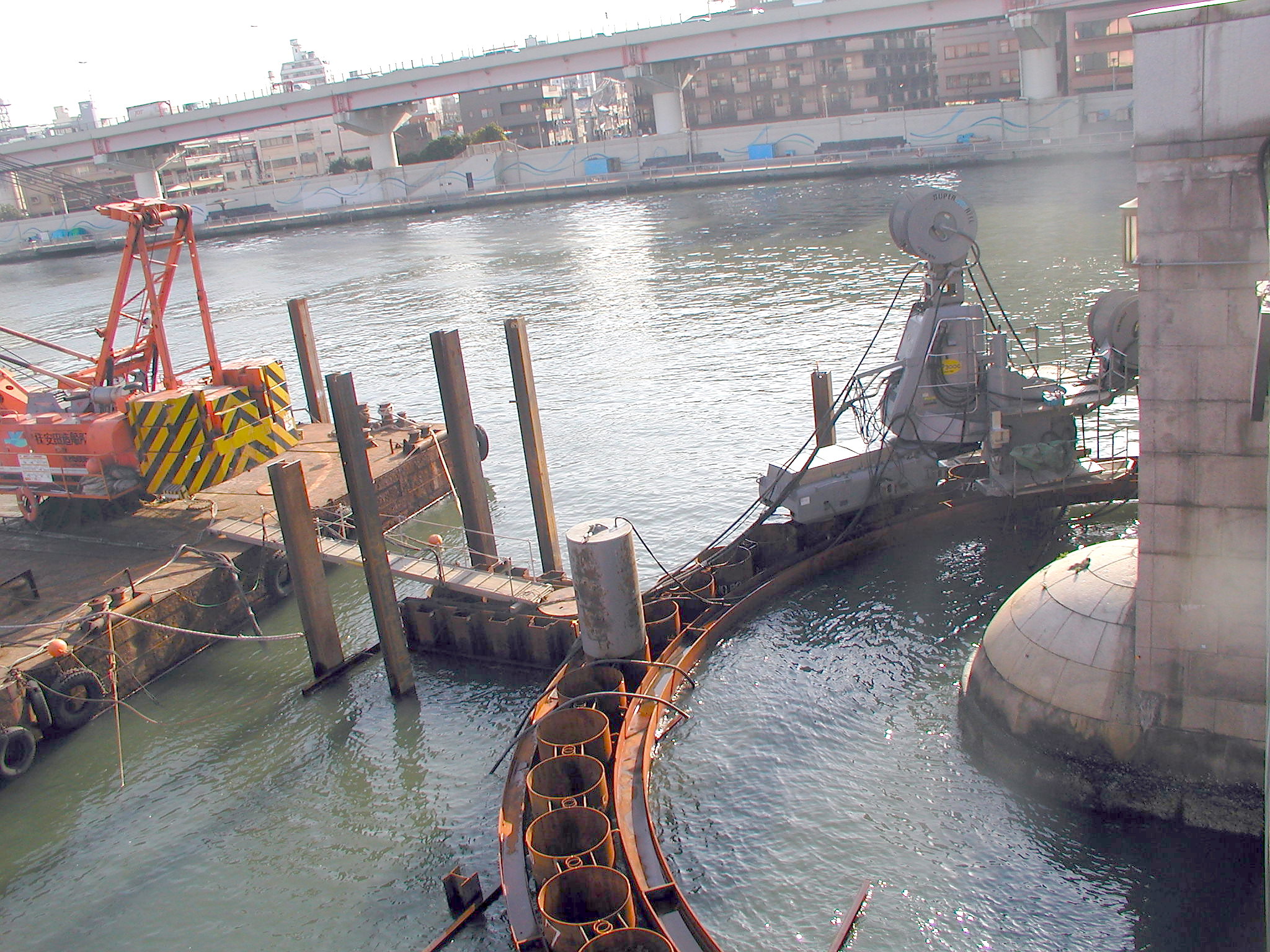

初期圧入②
![初期圧入②](../img/adA1607/adA160714.jpg)

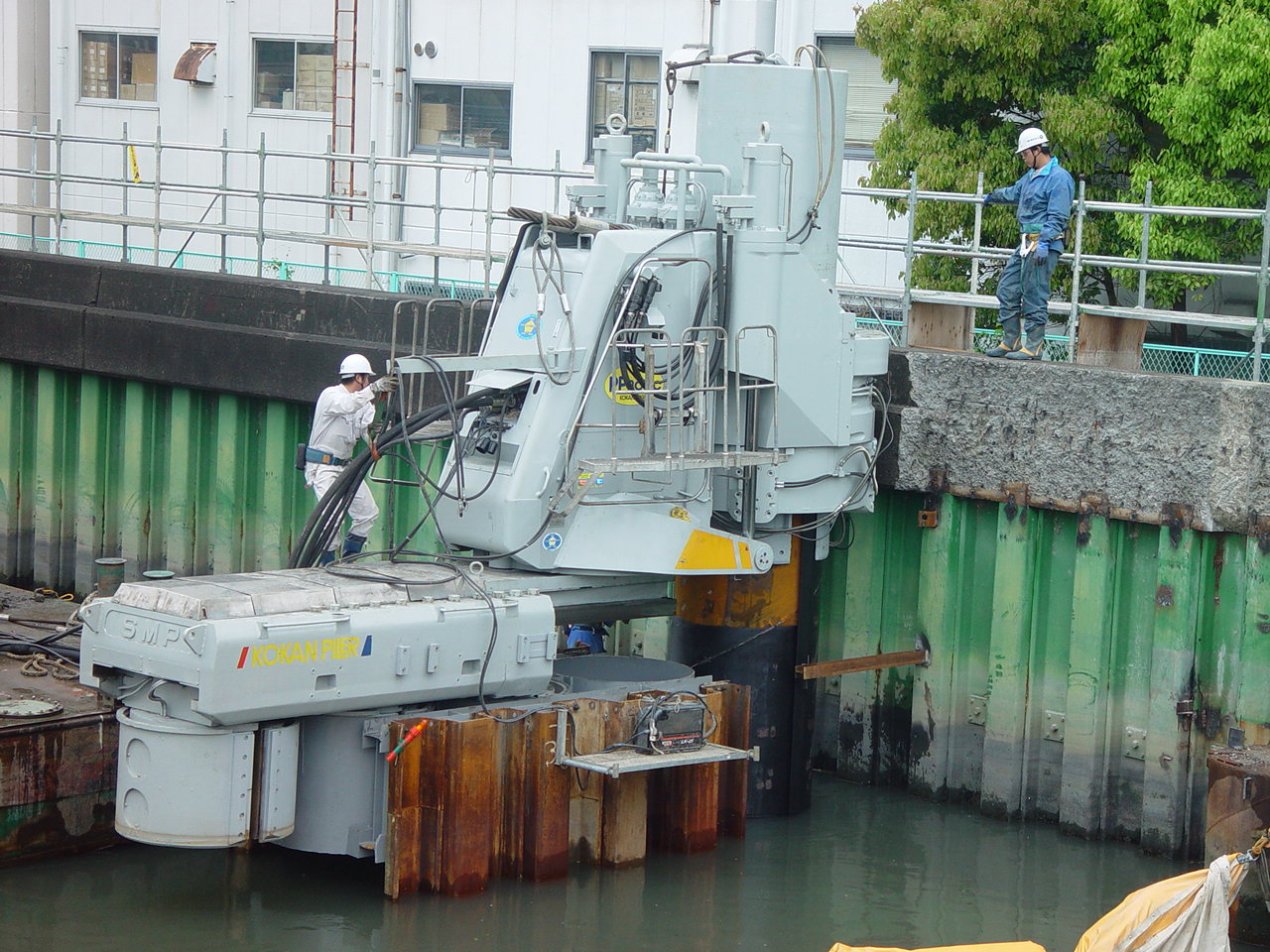

初期圧入③
![初期圧入③](../img/adA1607/adA160715.jpg)

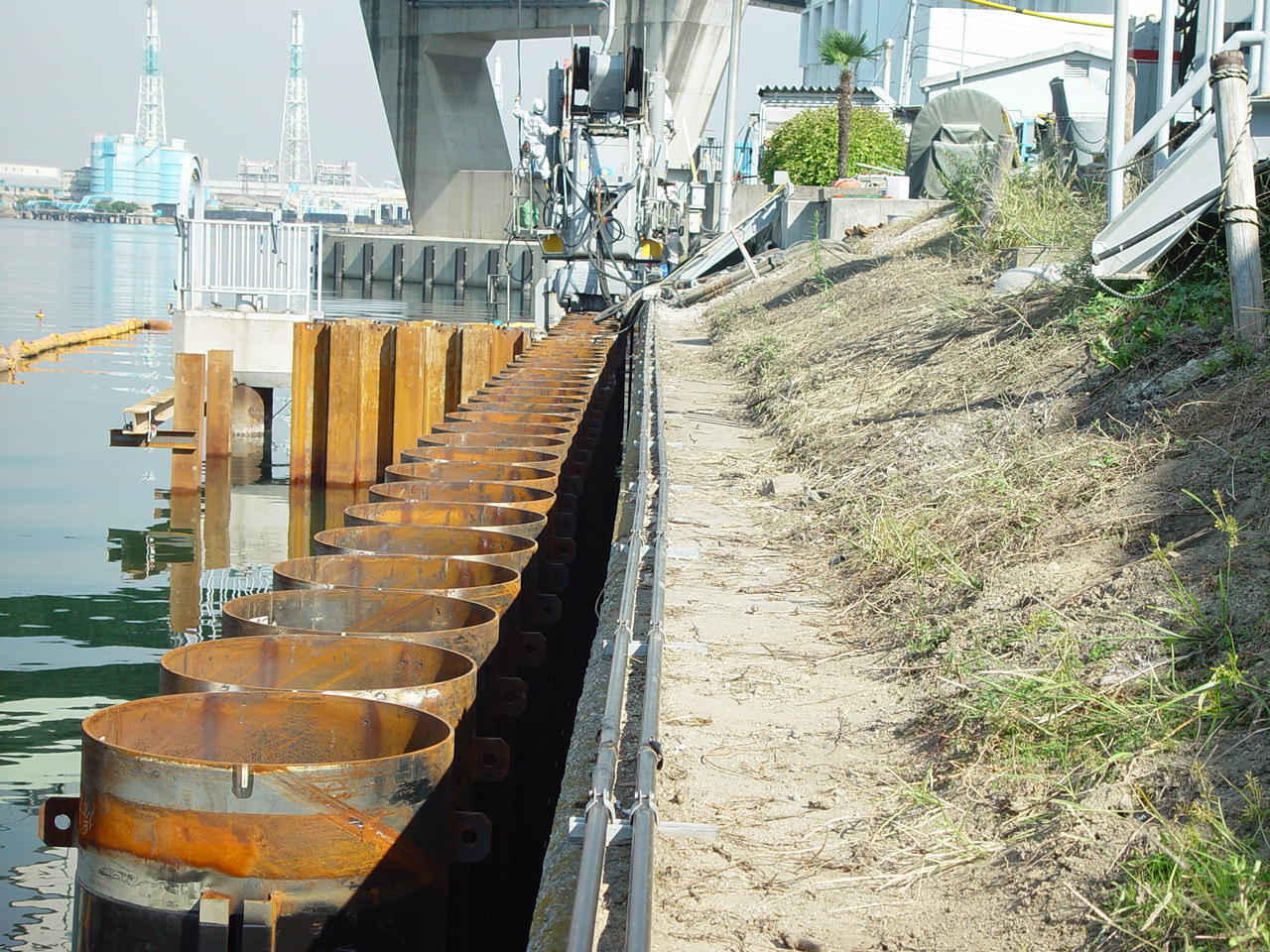

初期圧入④
![初期圧入④](../img/adA1607/adA160716.jpg)
