圧入Q&A

第19回 圧入Q&A 解答

第19回 圧入Q&A(初級編) / 地盤工学会誌 2013年5月号掲載

Q.
圧入機で単杭の施工はできるの?


A.
施工できます。

圧入機は既に地中に押し込まれた杭の引抜抵抗力を反力として、次の杭を地中に押し込みます。そのため連続杭での施工が基本となります。
単独杭の圧入施工は、反力杭がないため「初期圧入」と同じ作業要領で、圧入機と反力架台、反力ウエイトをその都度移動させて行います。水上など反力架台が設置できない場合は、陸上から反力杭を連続施工するなど、どのように反力を確保するか検討が必要です。
作業工程など関連情報を掲載していますのでご覧ください。


【単独杭の標準圧入工程】




【単独杭の標準圧入工程】

圧入機「サイレントパイラー」によるH形鋼の単独杭圧入について、下記に圧入工程を説明します。

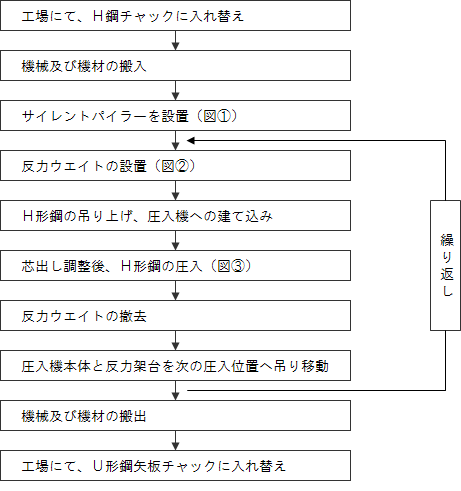

▼圧入施工フロー

護岸整備工事(東京都、広幅型鋼矢板) 護岸整備工事(東京都、広幅型鋼矢板) 護岸整備工事(東京都、広幅型鋼矢板)

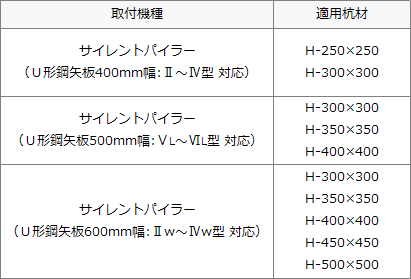

▼H鋼チャック

護岸整備工事(東京都、広幅型鋼矢板) 護岸整備工事(東京都、広幅型鋼矢板)
